Ventilation pour Xiégu G90
Le but de ce système de ventilation est d'éviter un échauffement du transeiver lors d'utilisation prolongée avec une température extérieure de l'ordre de 30C°.
Un système existe à la vente mais 60€ pour une simple ventilation c'est trop ! Il y a moyen de le faire pour beaucoup moins cher.

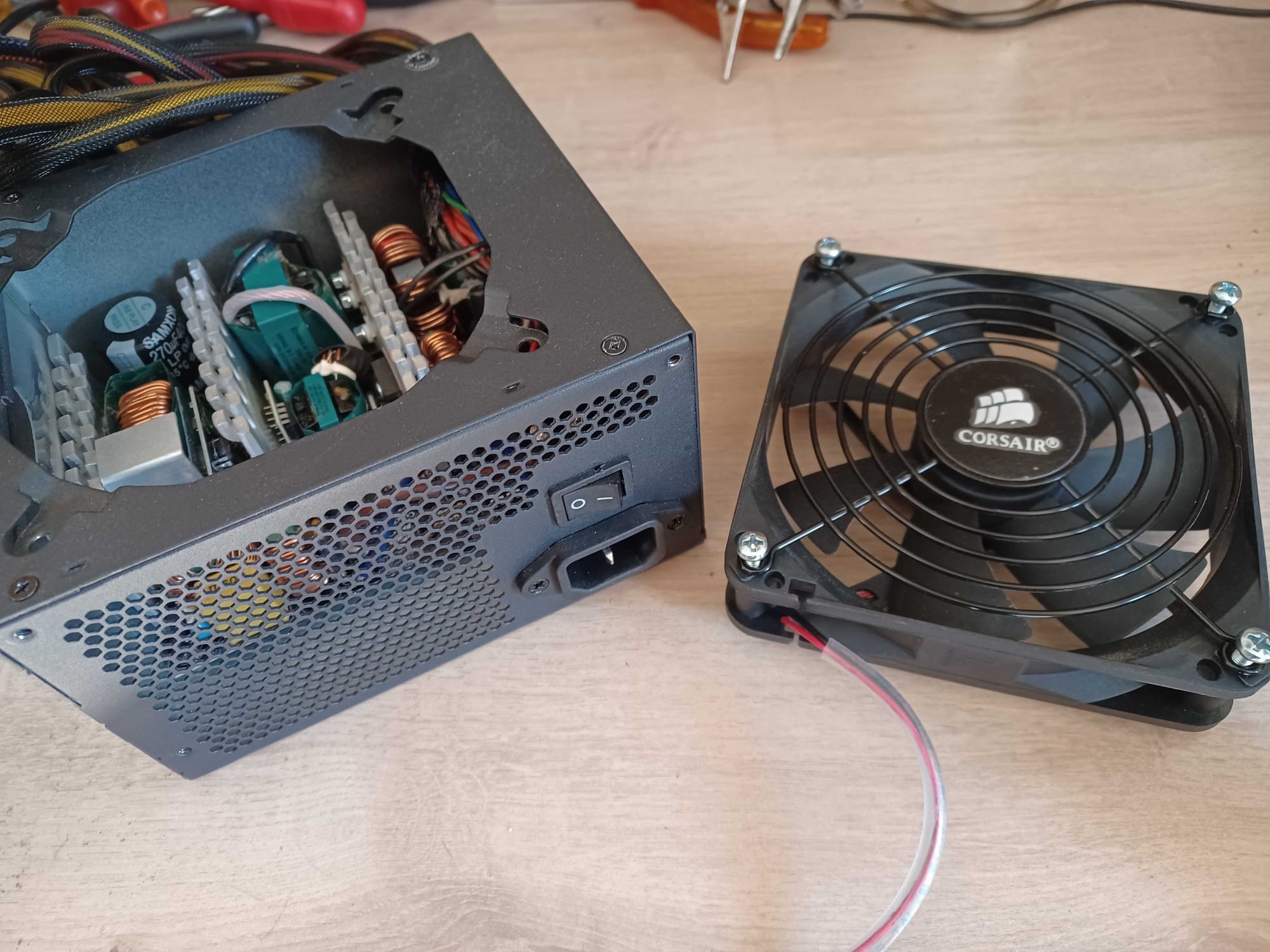

Le ventilateur c'est de la récupération sur une vieille alimentation de PC.
Le ventilateur fait 12cm sur 12cm et fonctionne sous 12V. Sa vitesse sera ajustable par un potentiomètre.

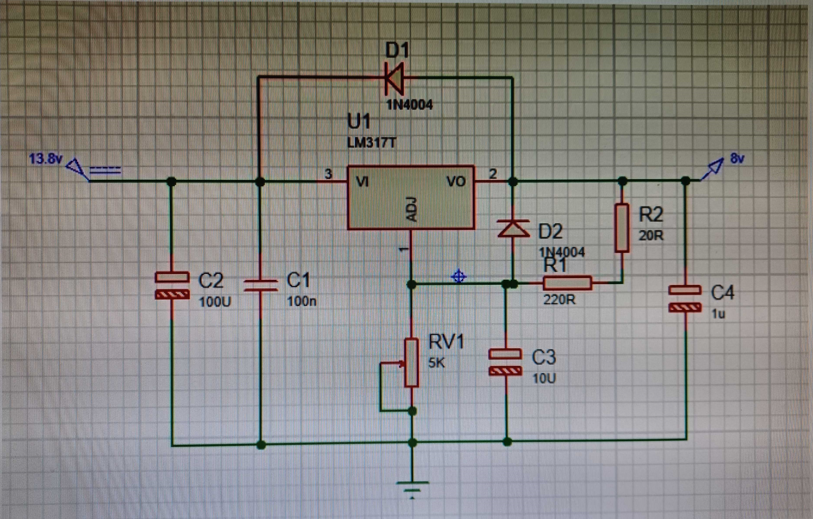

Un petit montage à partir d''un régulateur ajustable LM317 réglera ce problème. On alimentera en entrée avec une tension entre 13.8 et 15.2V, ce qui nous donnera en sortie une tension réglable entre 1.3 et 13V.

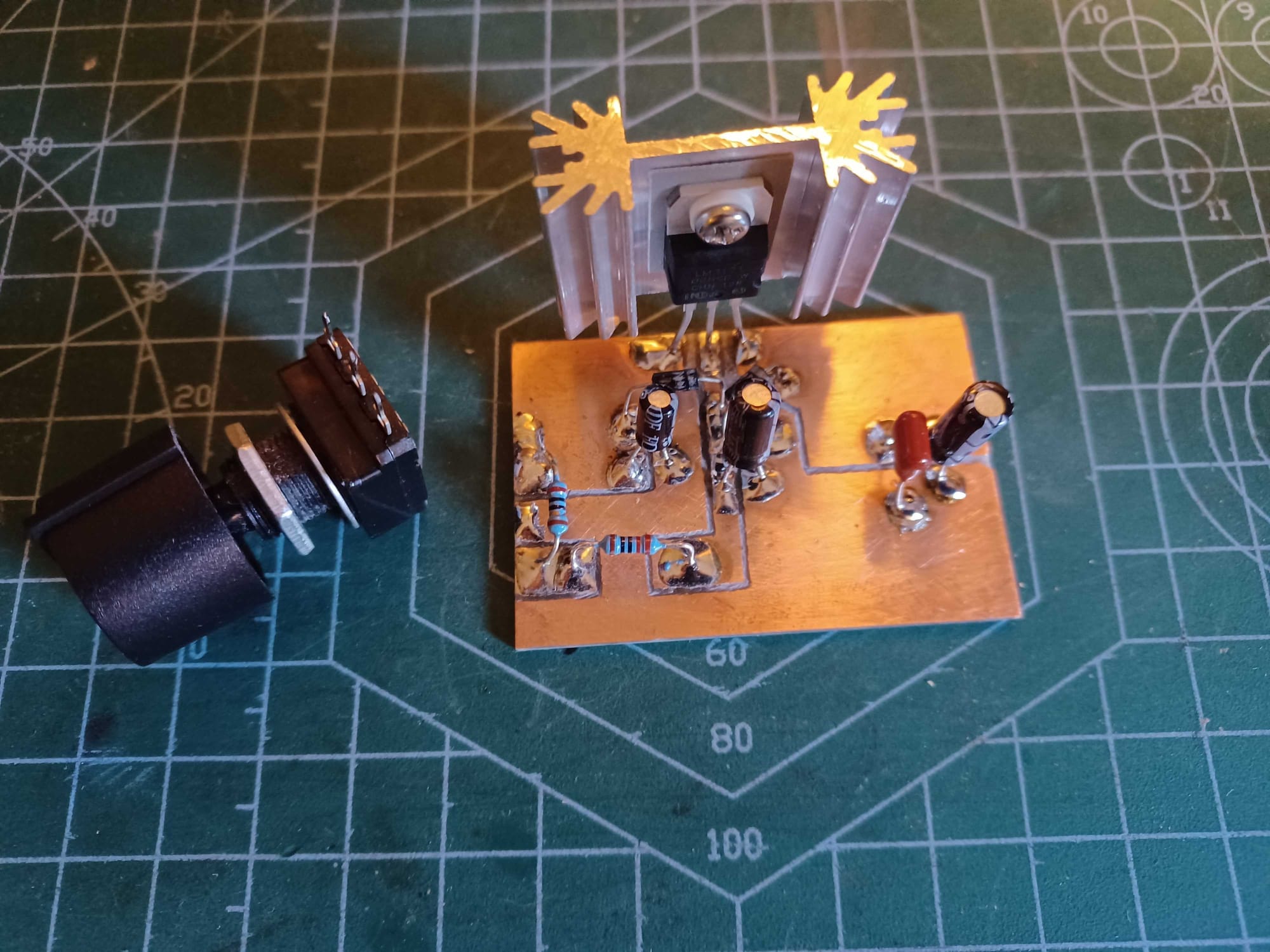

Le montage est réalisé sur un PCB de 37mm x 55mm simple face gravé à la Dremel, le régulateur sera muni d'un petit radiateur.
Le boitier sera fabriqué en médium 6mm, toutes les parois sont collées à la colle à bois. Seule la face avant sera démontable et comportera un interrupteur on/off une led et le potentiomètre de réglage de la vitesse.
Le Xiegu G90 sera posé sur le dessus du boitier.
Dimensions du boitier :
Largeur : 15cm
Hauteur : 10cm
Longueur : 30cm

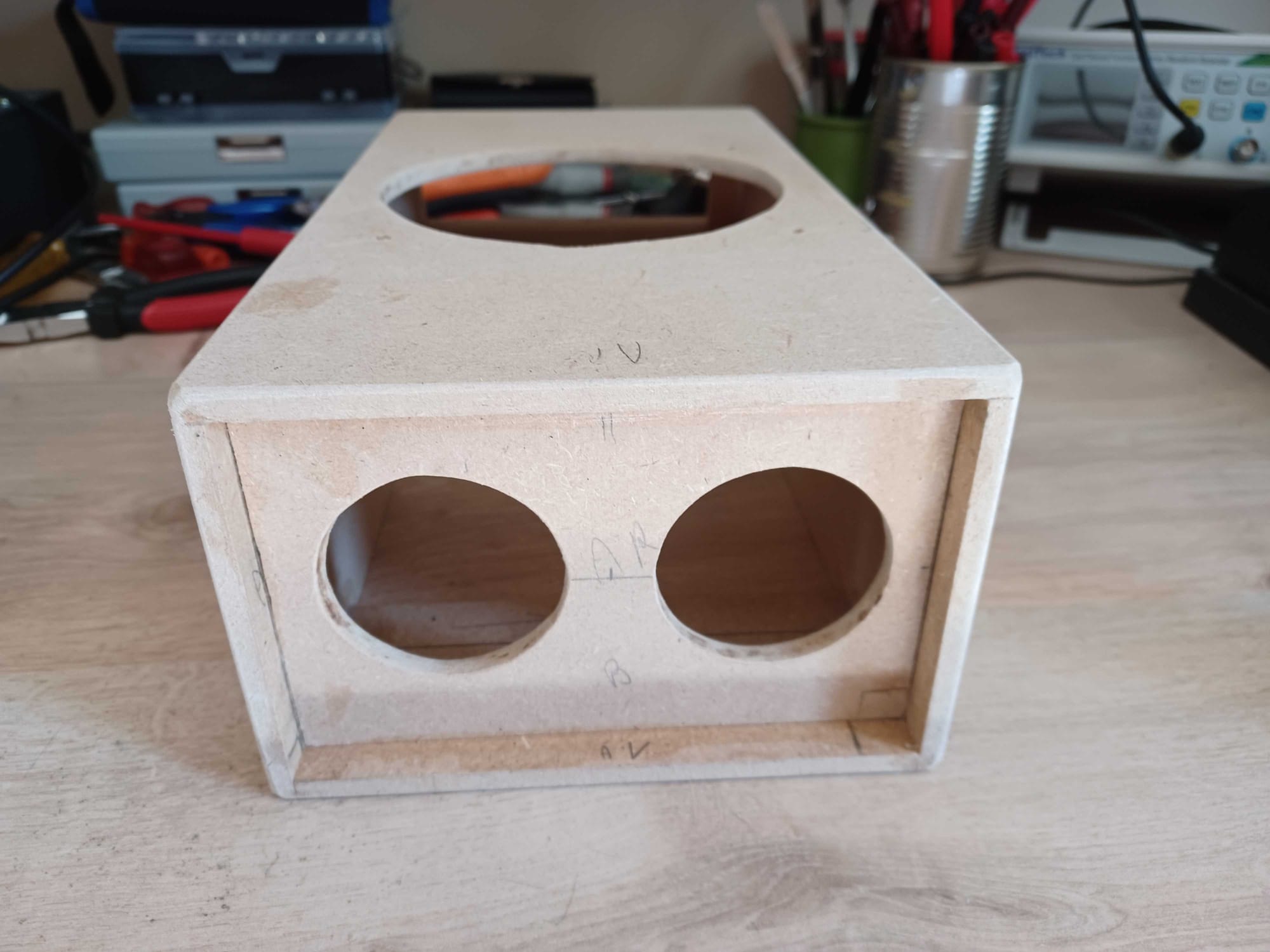

Il y aura une prise d'air rectangulaire sous la face avant et 2 prises d'air rondes à l'arrière protégées par grilles de ventilation.

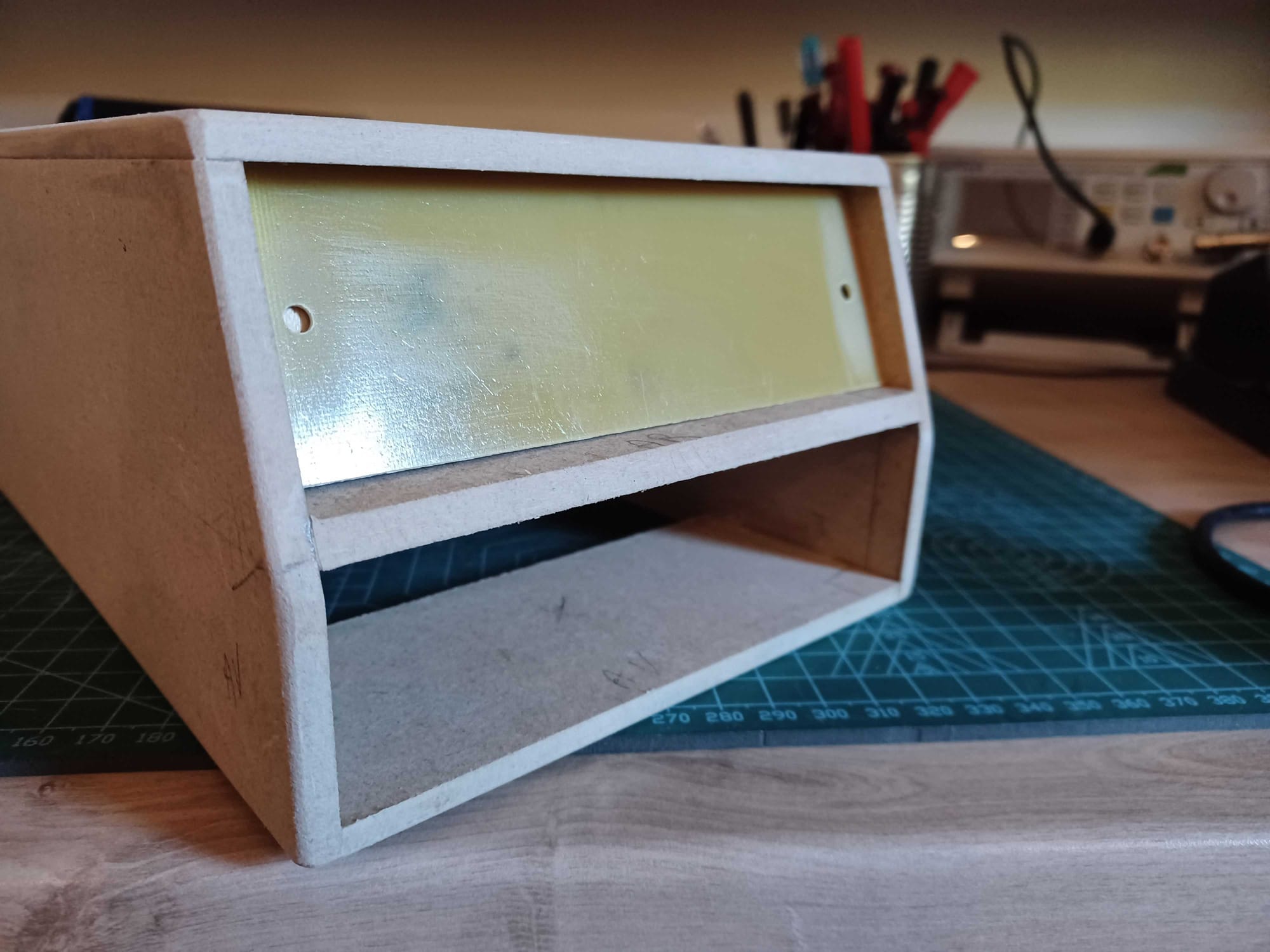

La face avant est en PCB simple face et sera fixée par 2 vis

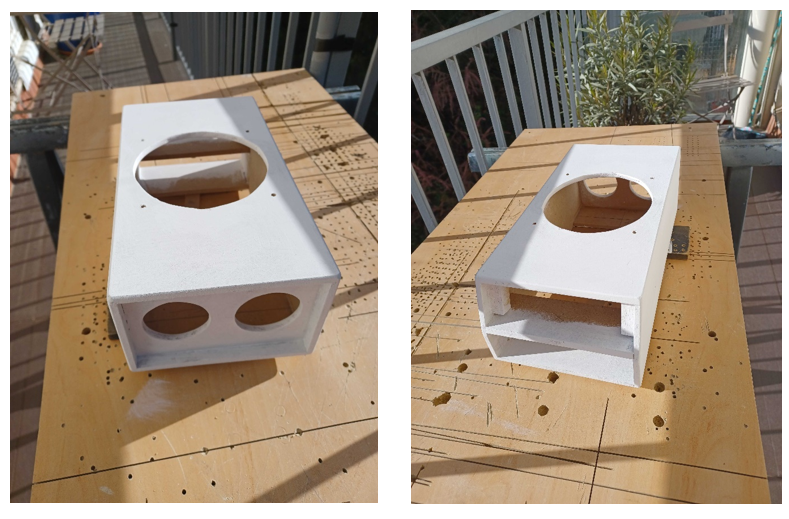

Peinture sous couche.
Après 24h de séchage, ponçage de finition avec du P600, avant peinture finale à la bombe noire satiné.

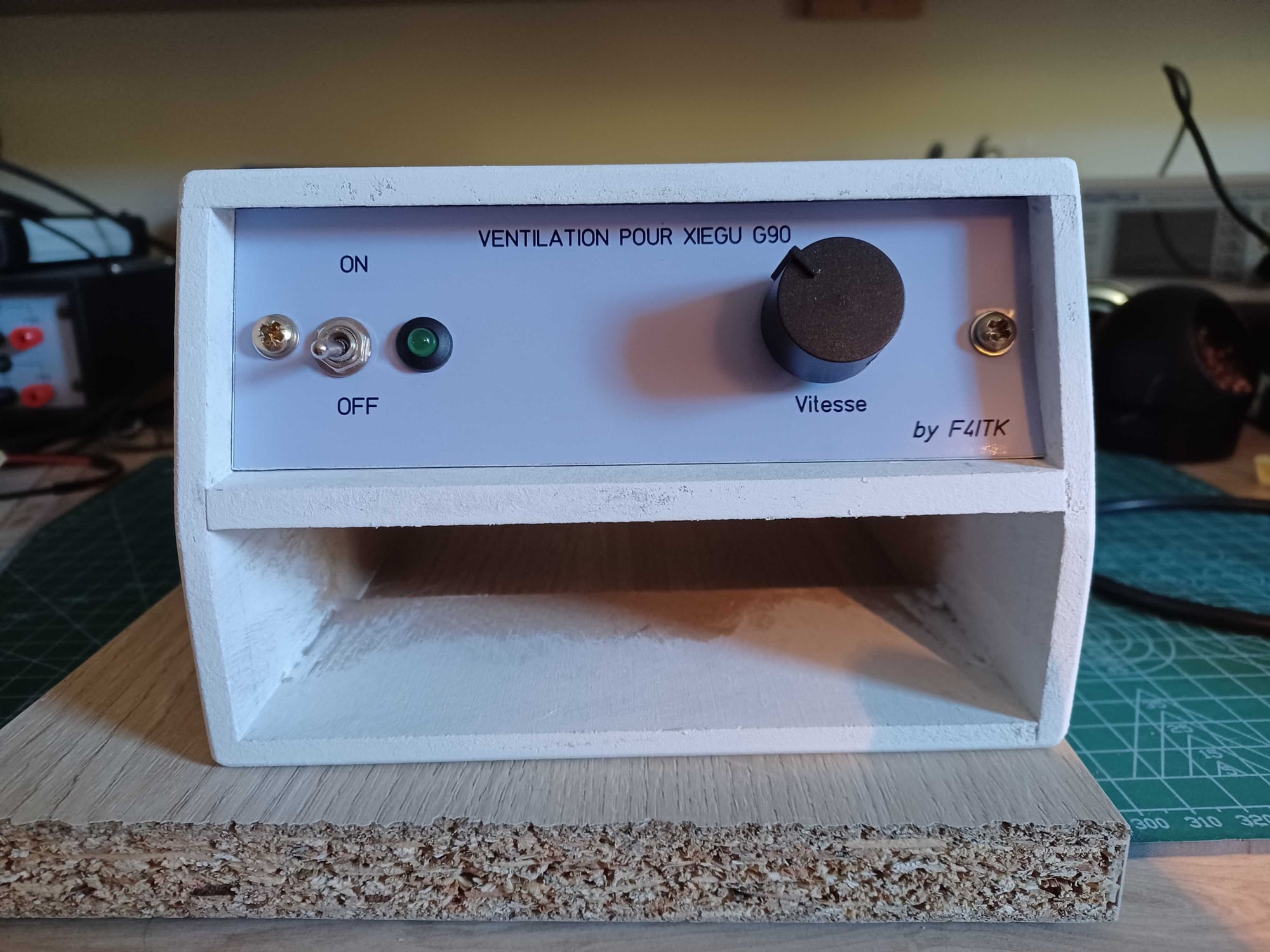

La face avant est imprimée sur papier photo et collée au double face. Mise en place sur le boitier pour essai de fixation.

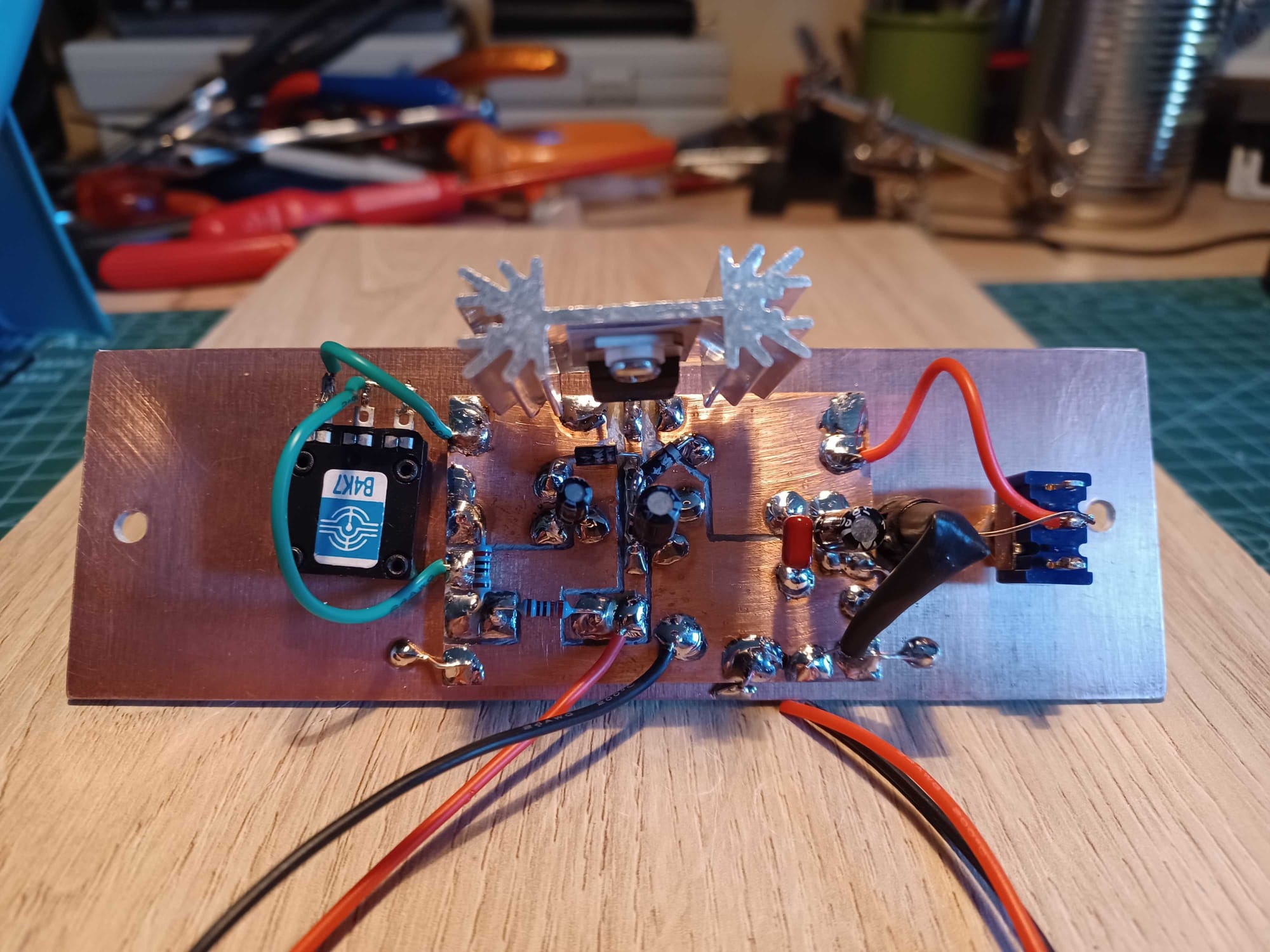

Câblage de la face avant, le PCB du LM317 est collé et soudé derrière celle-ci.

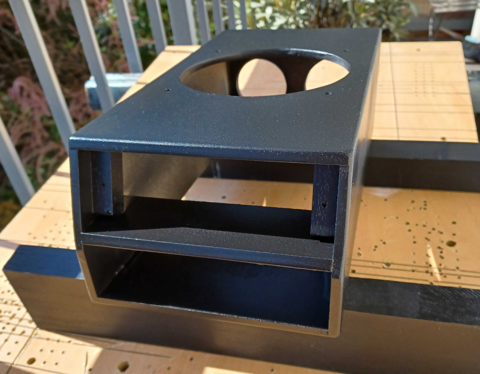

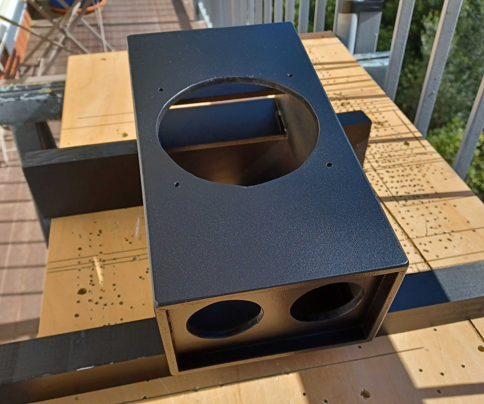

Peinture finale à la bombe noire satiné, trois couches espacées de 20mn.
Maintenant il faut attendre 24h avant toutes manipulations.

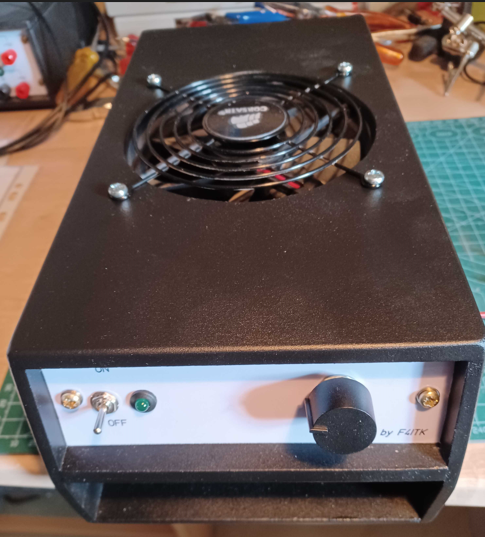

Mise en place du ventilateur et de sa grille de protection, et câblage final de l'ensemble. Les grilles de protection pour la face arrière seront mise en place une fois reçu.

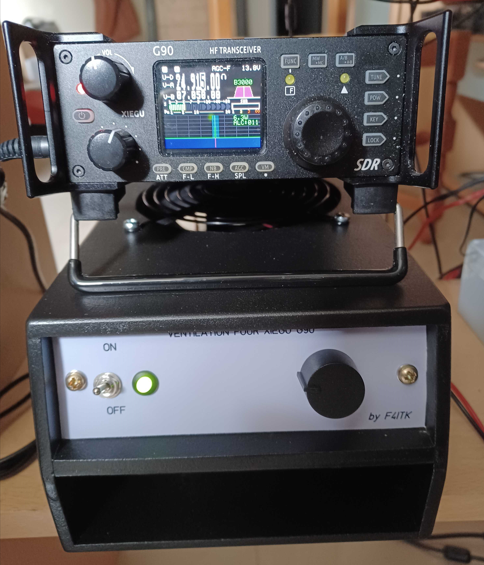

Mise en place définitive et essai, c'est parfait
