Tuner d'antenne L match

Tuner d'antenne manuel, L match et fabrication du condensateur variable.

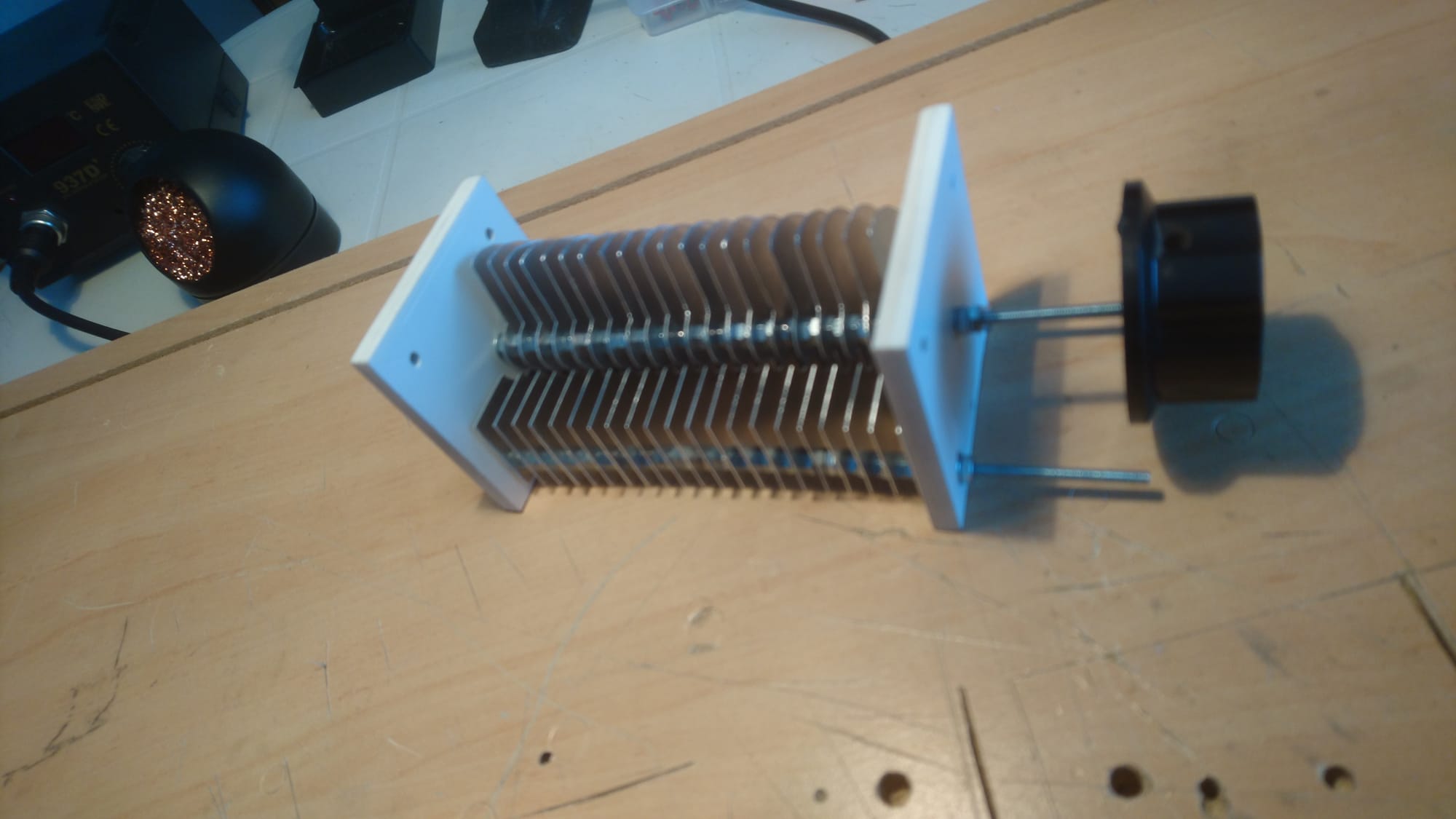

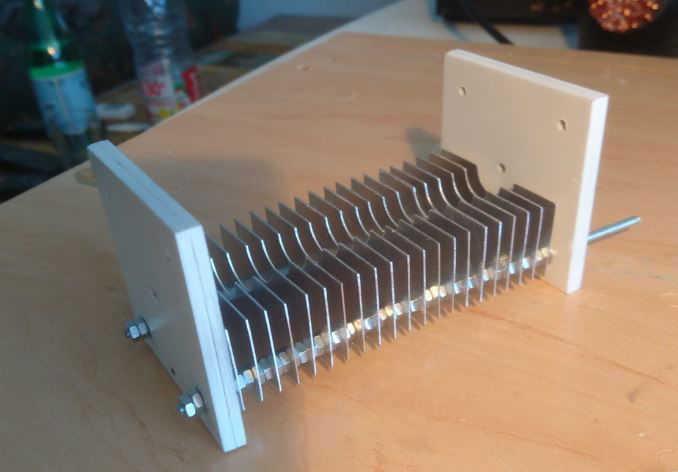

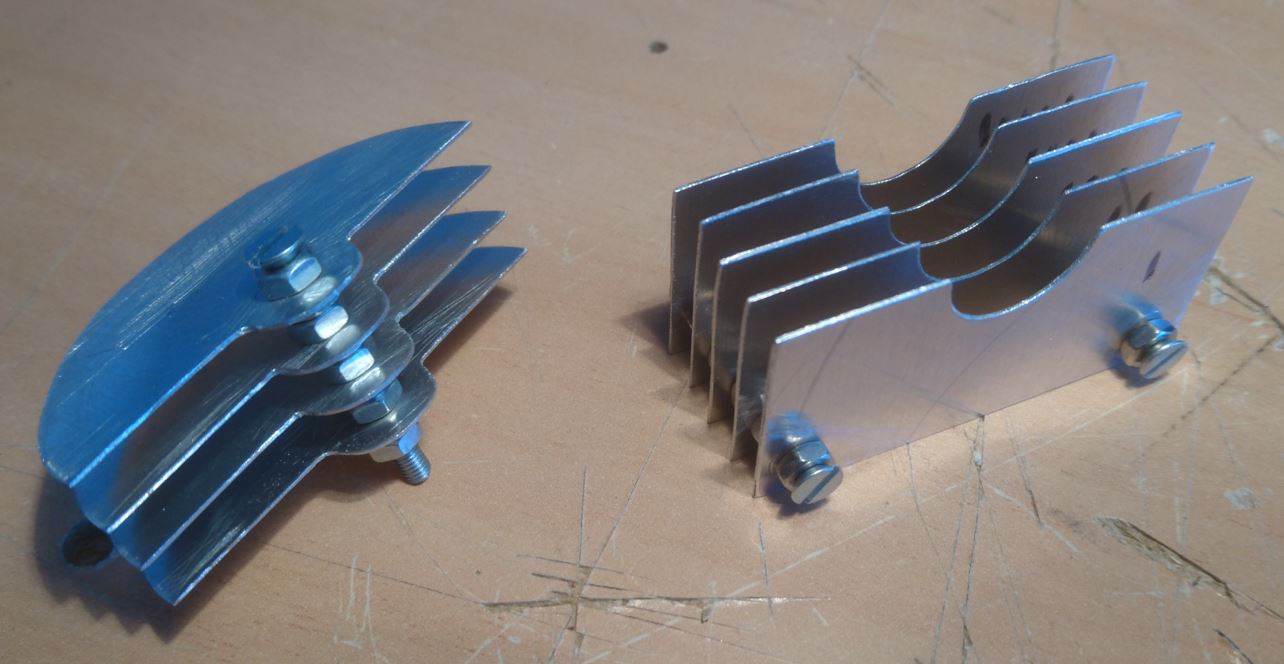

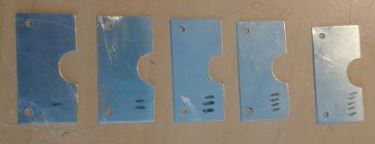

Le condensateur est construit à partir de tôle ALU de 5/10 découpée au cutter et finition à la Dremel. La largeur de chaque plaque est de 5cm.

L'assemblage se fait avec de la tige filetée de 3mm, chaque plaque étant séparée d'une autre par deux écrous.

L'axe central est en tige filetée de 3mm. Le CV fait 13cm de long.

Le stator est composé de 21 plaques et donc 20 pour le rotor.

Ce qui donne un condensateur variable de 8 à 150pf.

Les supports avant et arrière ainsi que le socle sont en PVC de 3mm, collés à la super glue.

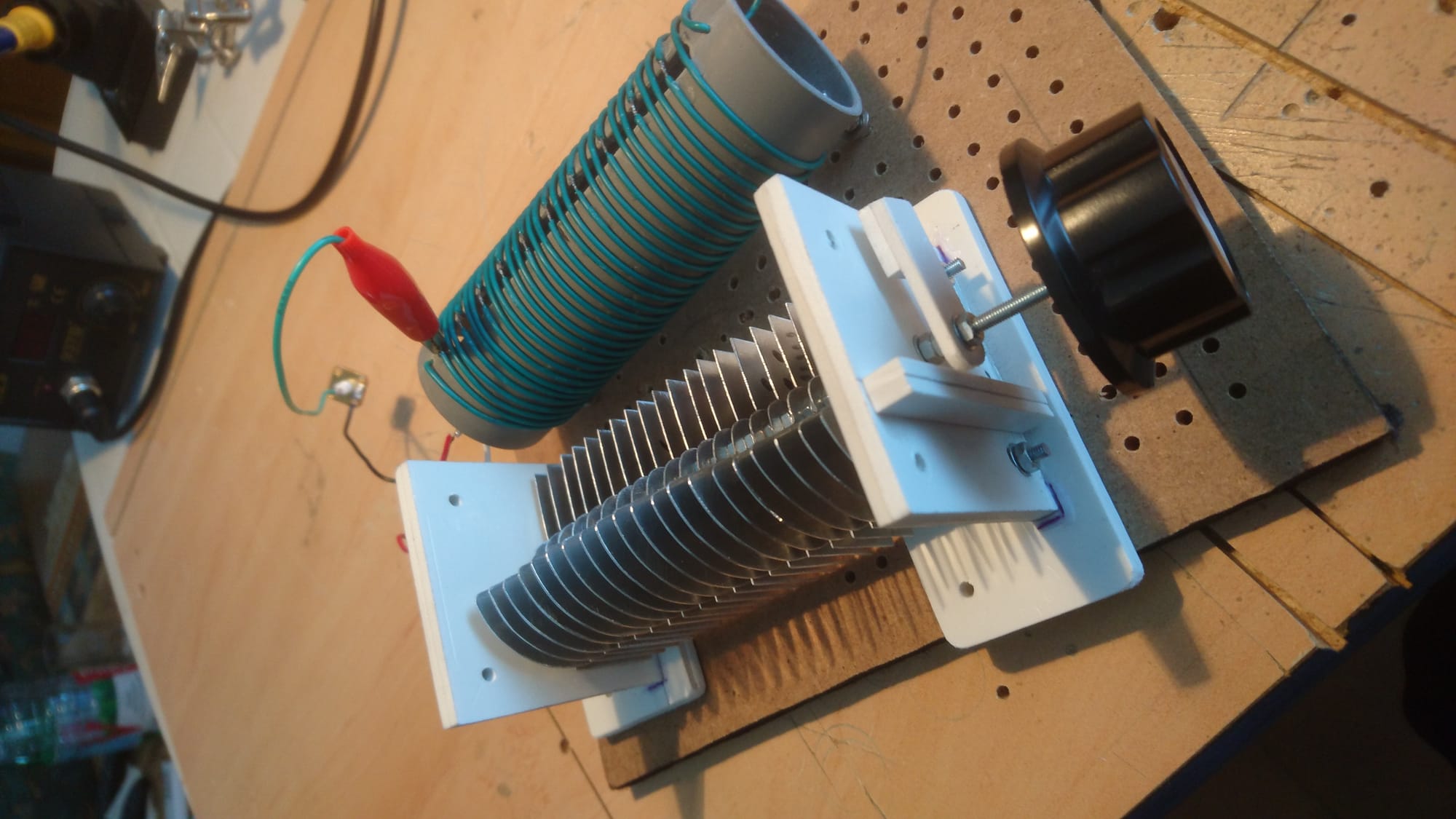

Les premiers essais se sont fait avec une bobine fabrication maison sur tube PVC de 30mm et cela fonctionnait en version prototype réglage bobine avec pince crocodile.

Par contre dès la mise en boitier et bobine câblée sur commutateur de face avant des problèmes de parasite sont survenus certainement dû au rayonnement du câblage entre commutateur et bobine.

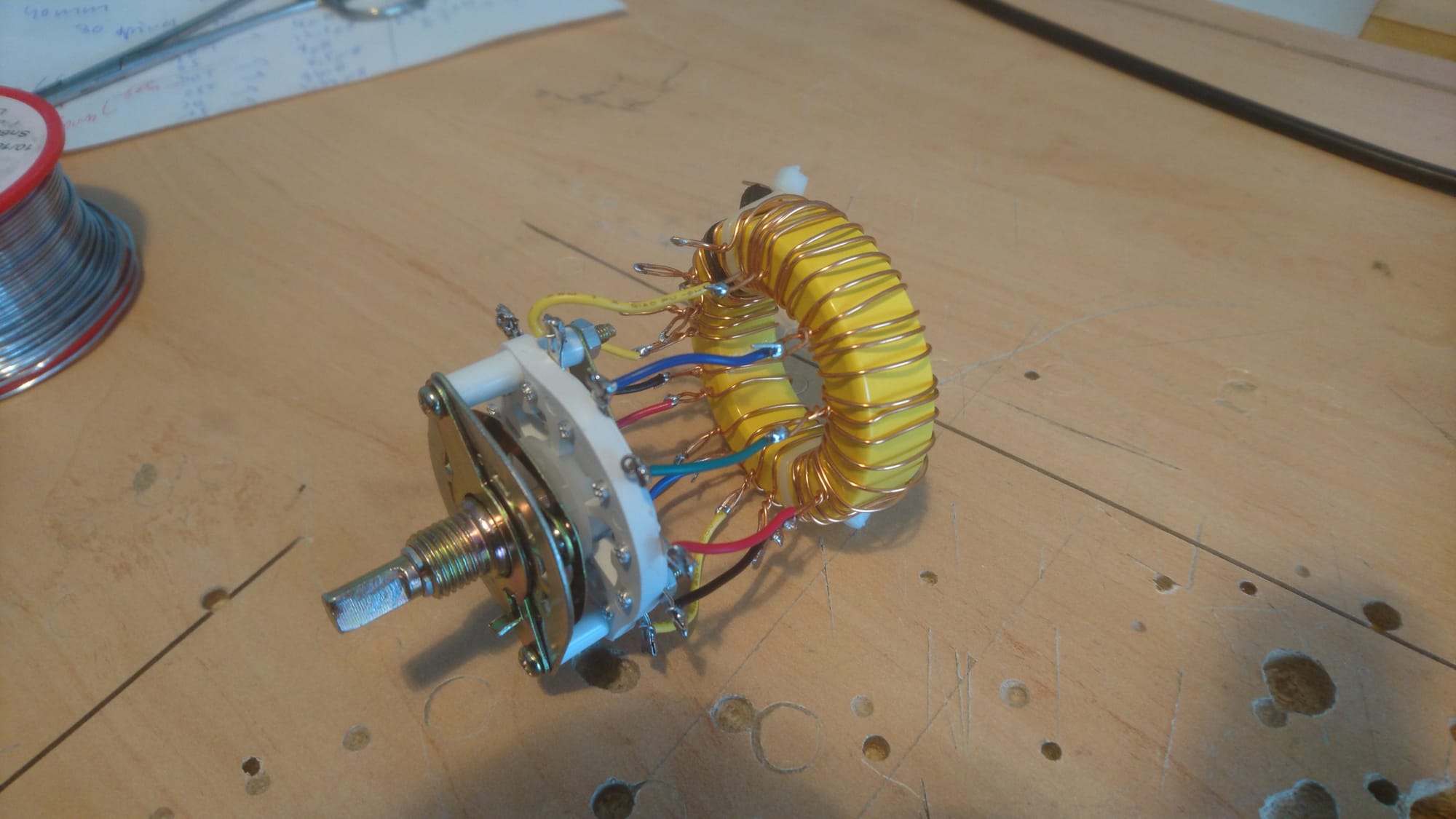

J'ai donc fait le choix d'une bobine sur tore T200-6 montée juste derrière le commutateur le but étant de réduire au maximum la longueur du câblage.

J'ai bobiné sur 35 tours avec une vingtaine de point intermédiaire avec un point par tour sur les 10 premiers tours car j'ai remarqué que pour mon antenne la valeur de l'inductance doit être <1 micro H.

J'ai donc des points possibles de 0.1micro H à 12.7micro H.

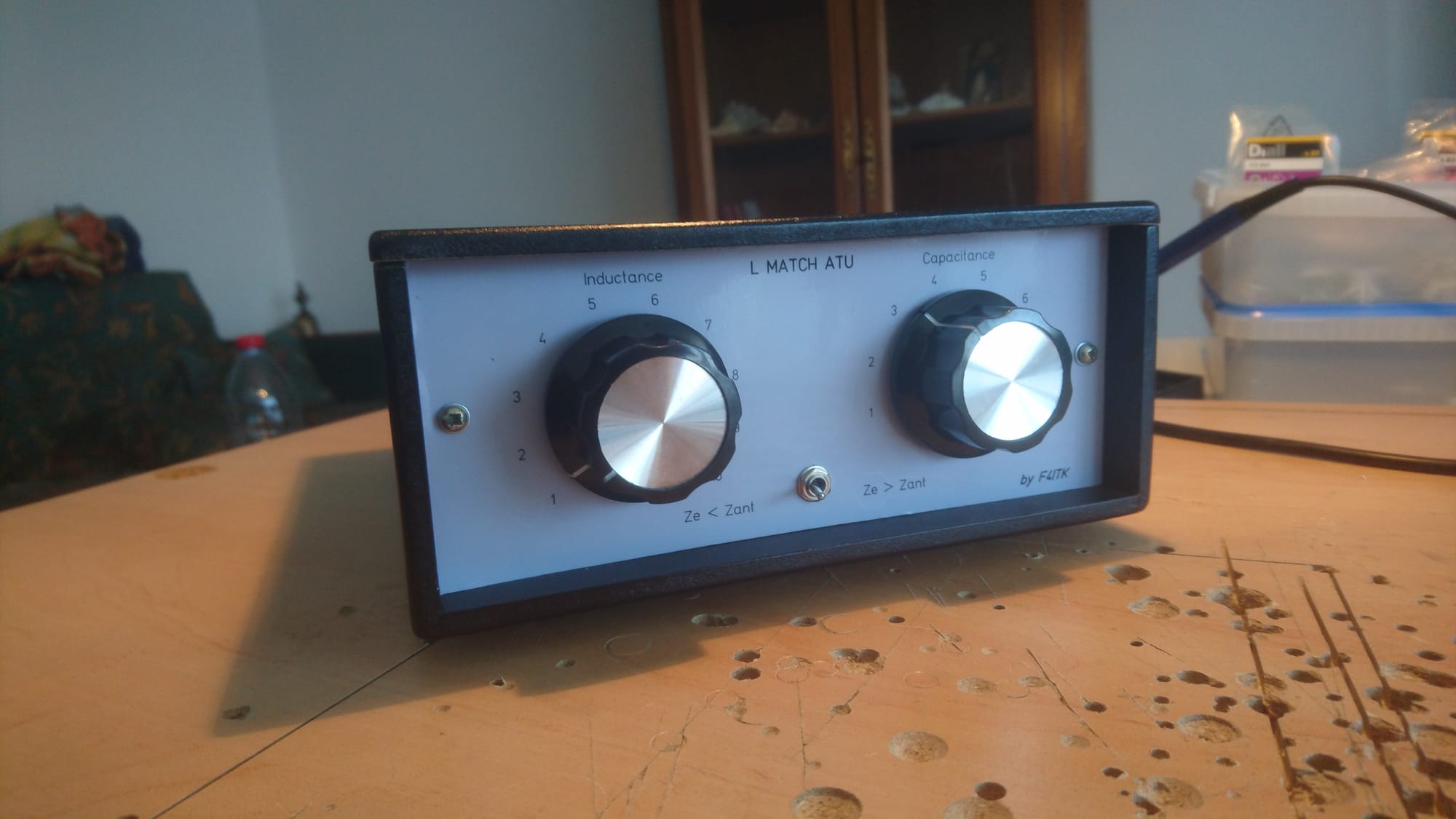

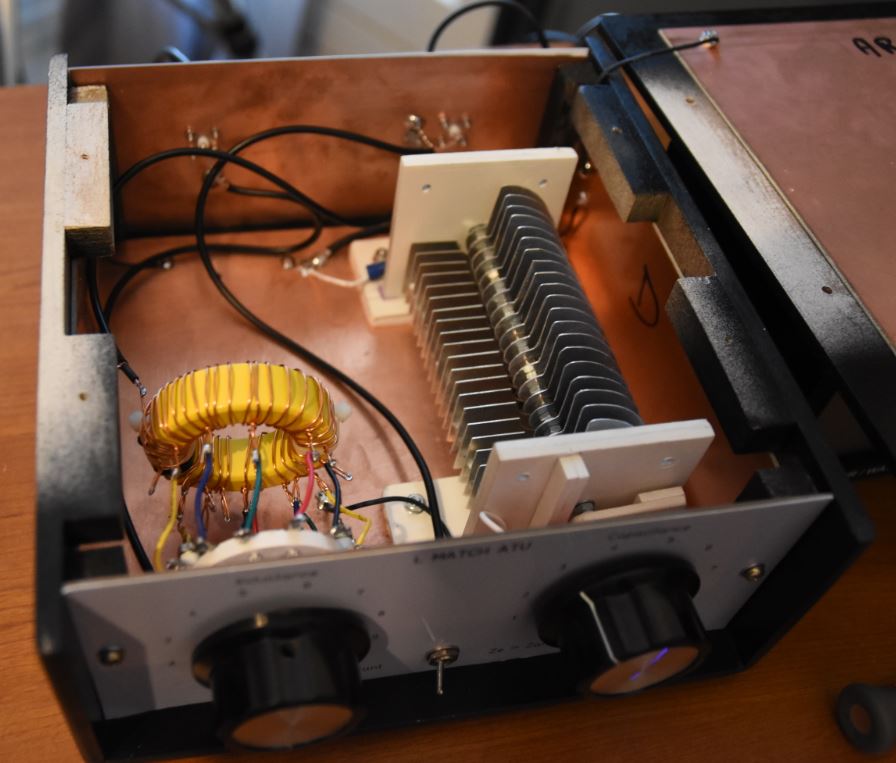

Le tout monté dans un boitier fabrication maison en MDF de 6mm assemblage à la colle à bois. Blindé par plaques époxy cuivrées.

Les inscriptions face avant et arrière sont réalisées sur papier photo et collé par double face.

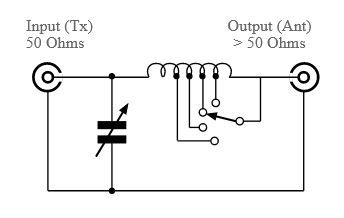

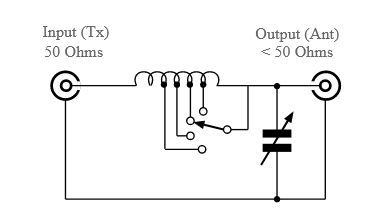

Le commutateur 2 positions en face avant sert à choisir si l'impédance de l'antenne est supérieure à l'impédance d'entrée du tuner, ou l'inverse. Et donc à placer le CV en entrée ou en sortie de la bobine, comme indiqué sur les schémas en entête.
