Transfo d'impédance 1/49

Ce transformateur d'impédance 1/49 est conçu pour pouvoir connecter une antenne EFWH sur la sortie 50 ohms d'un ampli  HF de 100W maxi.

Le primaire comporte 2 spires et le secondaire 14.

Le coefficient de transformation est donc de 7, ce qui nous fait un rapport de transformation pour  l'impédance de  1/(7x7) = 1/49.

L'impédance de l'antenne EFWH étant de l'ordre de 2500 ohms, si on la divise par 49, on se retrouve avec une impédance d'environ 50 ohms compatible avec la sortie de notre ampli HF.

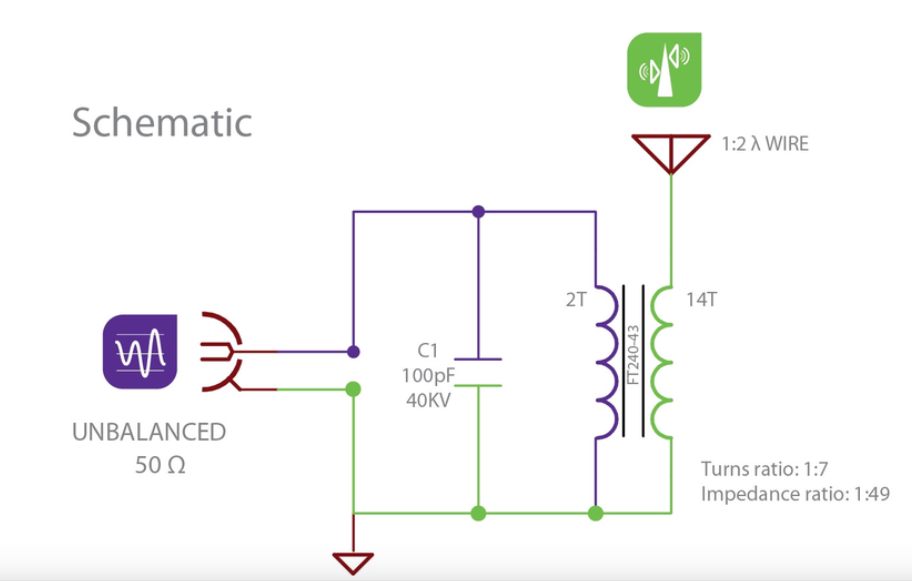

Schéma :

Le transfo est bobiné  sur un tore FT 240-43, 2 tours pour le primaire et 14  tours pour le secondaire. Les 2 tours du primaire sont torsadés avec les 2 premiers tours du secondaire. Le fil utilisé est du fil de cuivre émaillé de  1mm.

Le condensateur sur le primaire doit être de forte tension, un 100pf 40KV. Ce  condensateur sert surtout pour les bandes 12m et 10m.

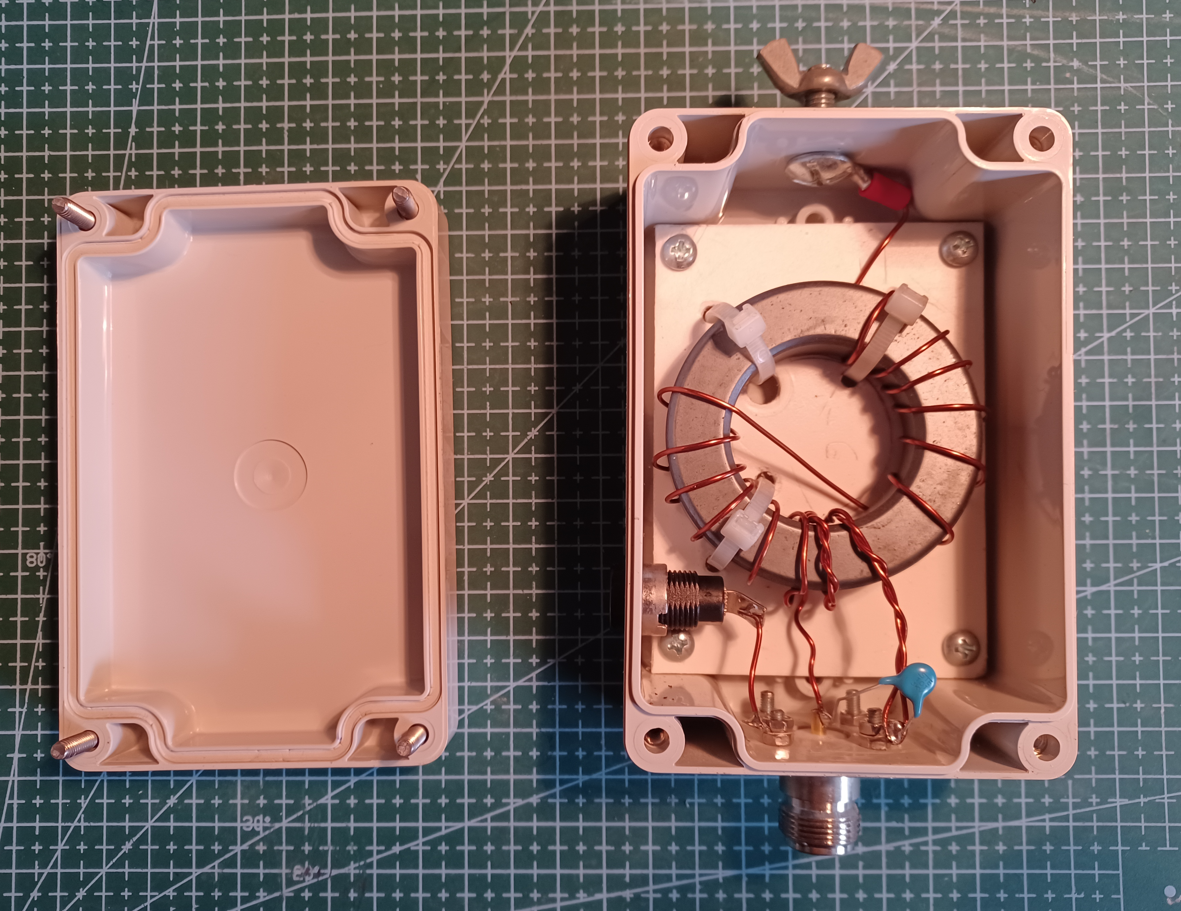

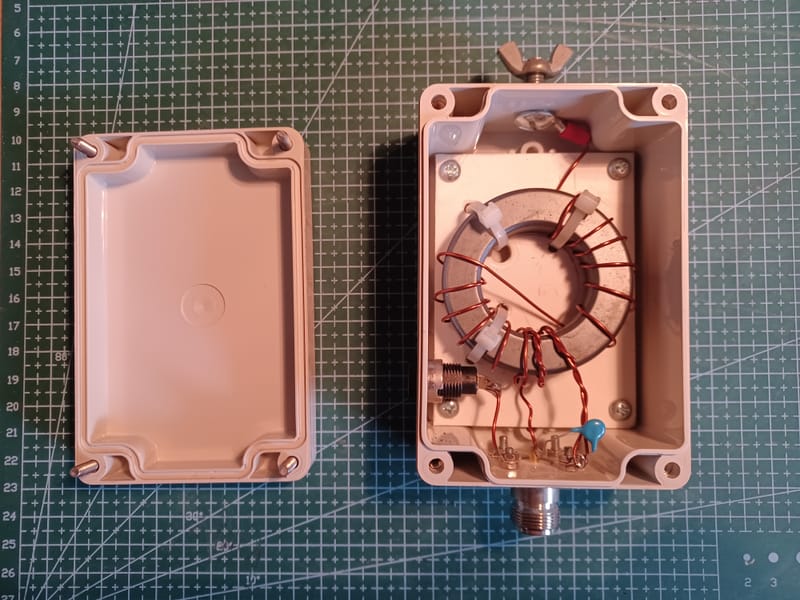

Le tout est placé dans un boitier en ABS étanche. La sortie se fait sur boulon de 6mm avec un écrou papillon, afin de pouvoir y connecter facilement le fil  de l'antenne EFHW.

On ajoute également une sortie sur fiche banane femelle de 6mm reliée à la masse de la prise coaxiale d'entrée. Ce qui nous permettra d'y connecter une prise de terre ou un contre poids.
