Choke balun HF

Le but de ce choke balun est de réduire  les retours de courants de gaines  sur la ligne de transmission.

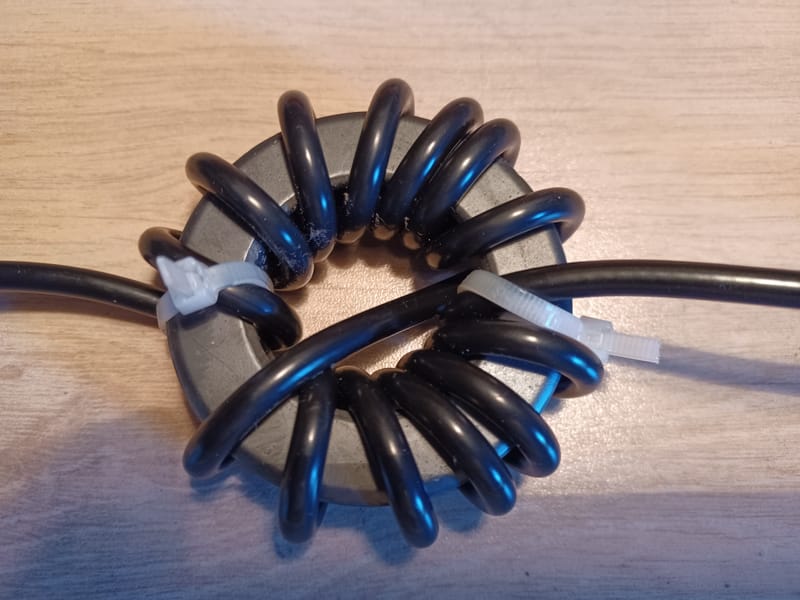

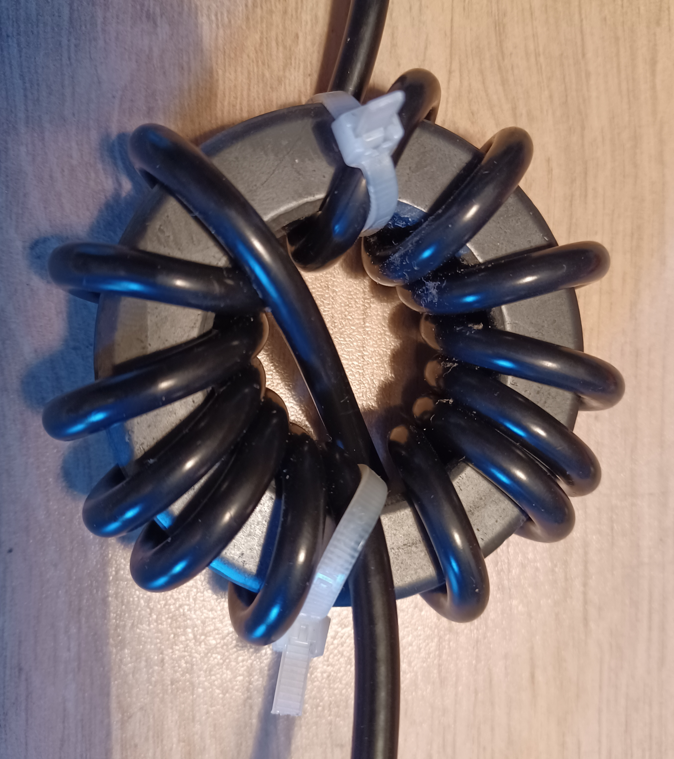

Il est réalisé sur un tore FT 240-43,  en  bobinant 14 spires de coaxial RG58. Ce qui fait une inductance de 185 micro Henri mesurée au LC mètre.

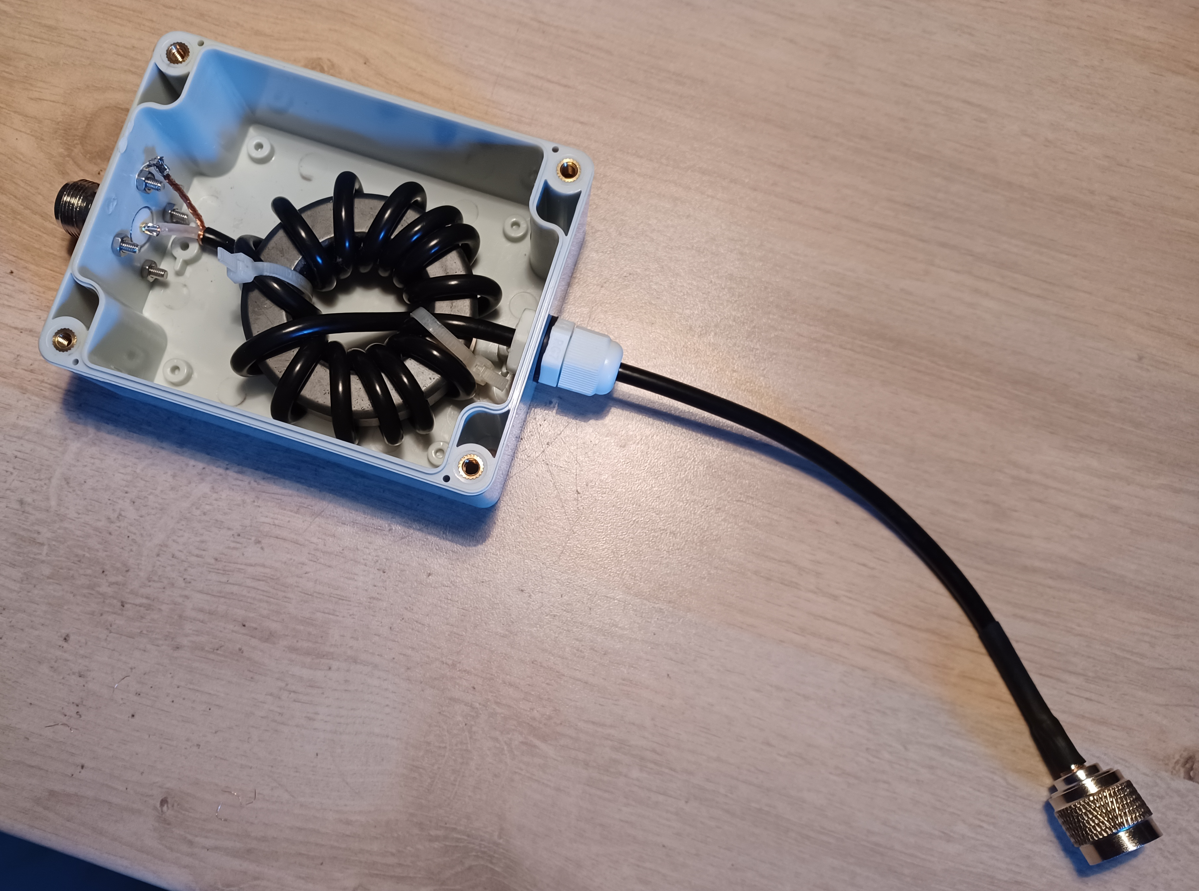

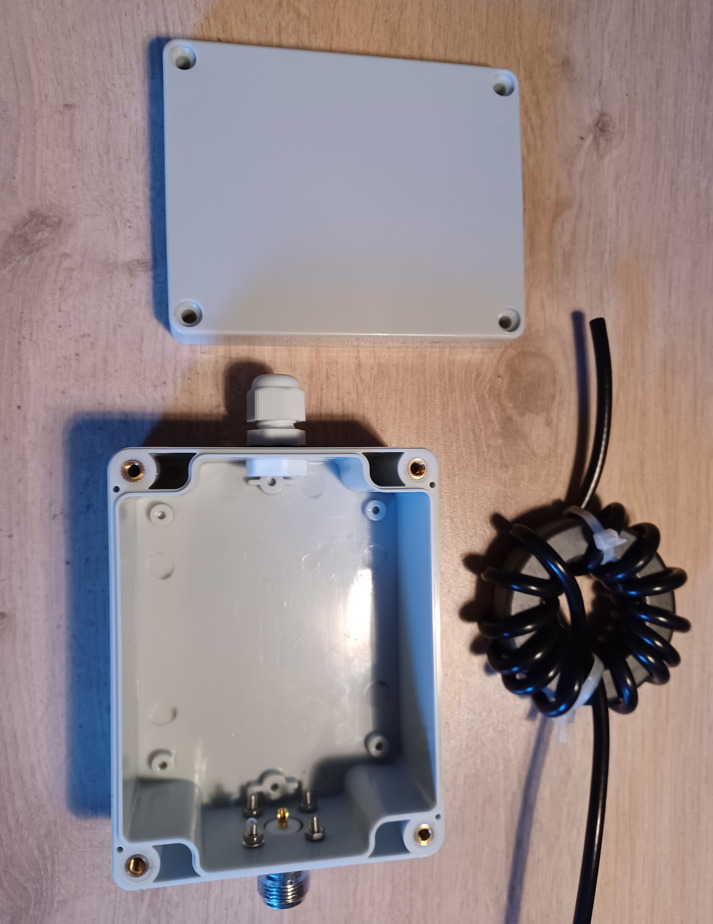

Le tout logé dans un boitier ABS étanche.

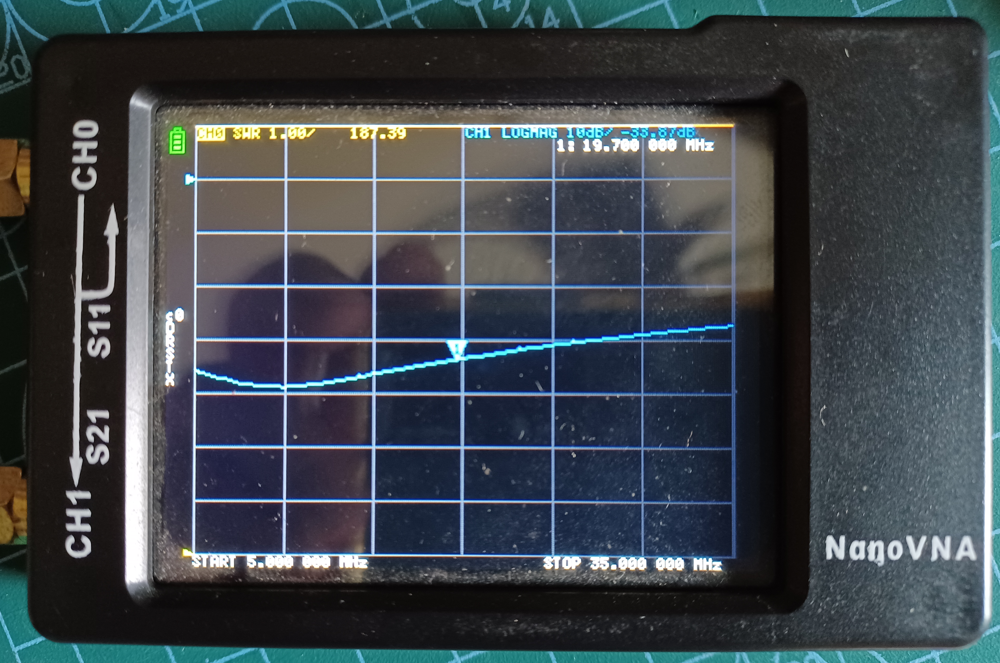

La mesure au NanoVNA montre une atténuation entre 40db pour 10Mhz et 28db pour 35Mhz, pour les courants circulant sur la masse du coaxial.

Moi je place ce choke balun à la sortie de mon tuner d'antenne, ensuite j'ai 10m de RG58 pour la ligne de transmission, le transfo d'impédance 1/49 puis  l'antenne EFHW.

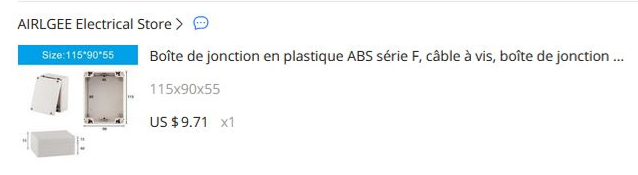

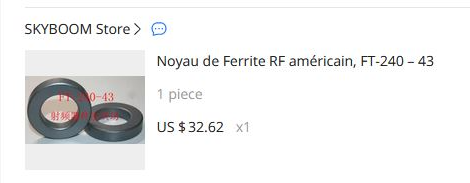

Tout le matériel a été commandé sur Aliexpress.
