Chargeur de batterie automatique

 Chargeur automatique pour batterie au plomb VRLA & AGM de 12v/12Ah, pour la radio portable.

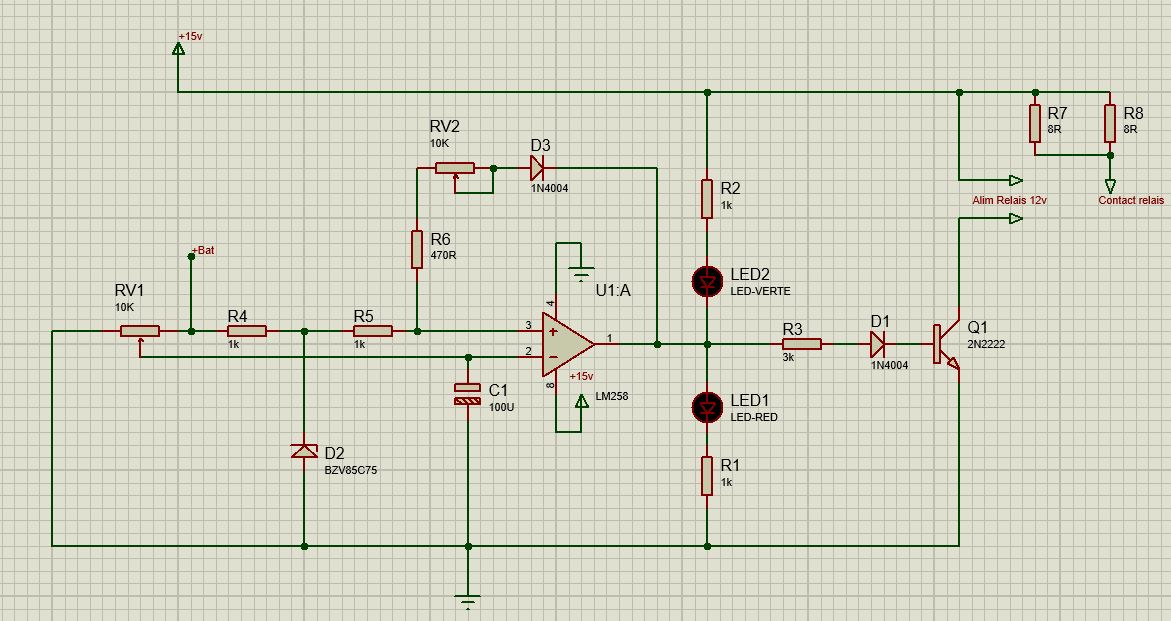

L'automatisation du chargeur est faite à partir d'un ampli opérationnel monté en comparateur, avec une hystérésis afin d'avoir un seuil bas pour le déclenchement de la charge et un seuil haut pour l’arrêt de la charge.

La limitation du courant de charge se fait grâce à R7 et R8, 2 résistances de 8 ohms en // de 10W.

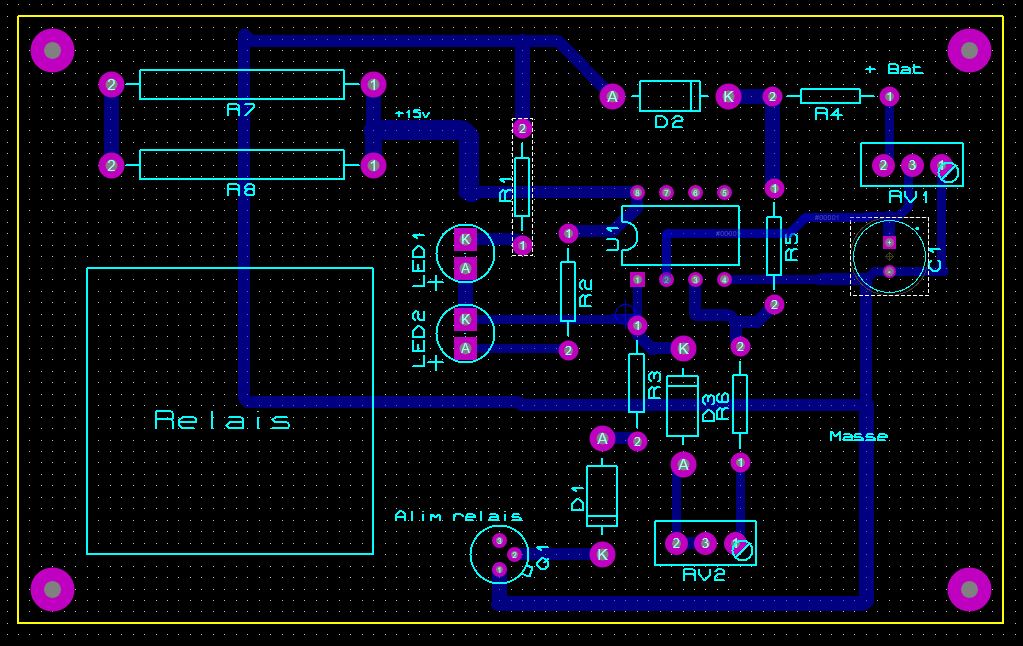

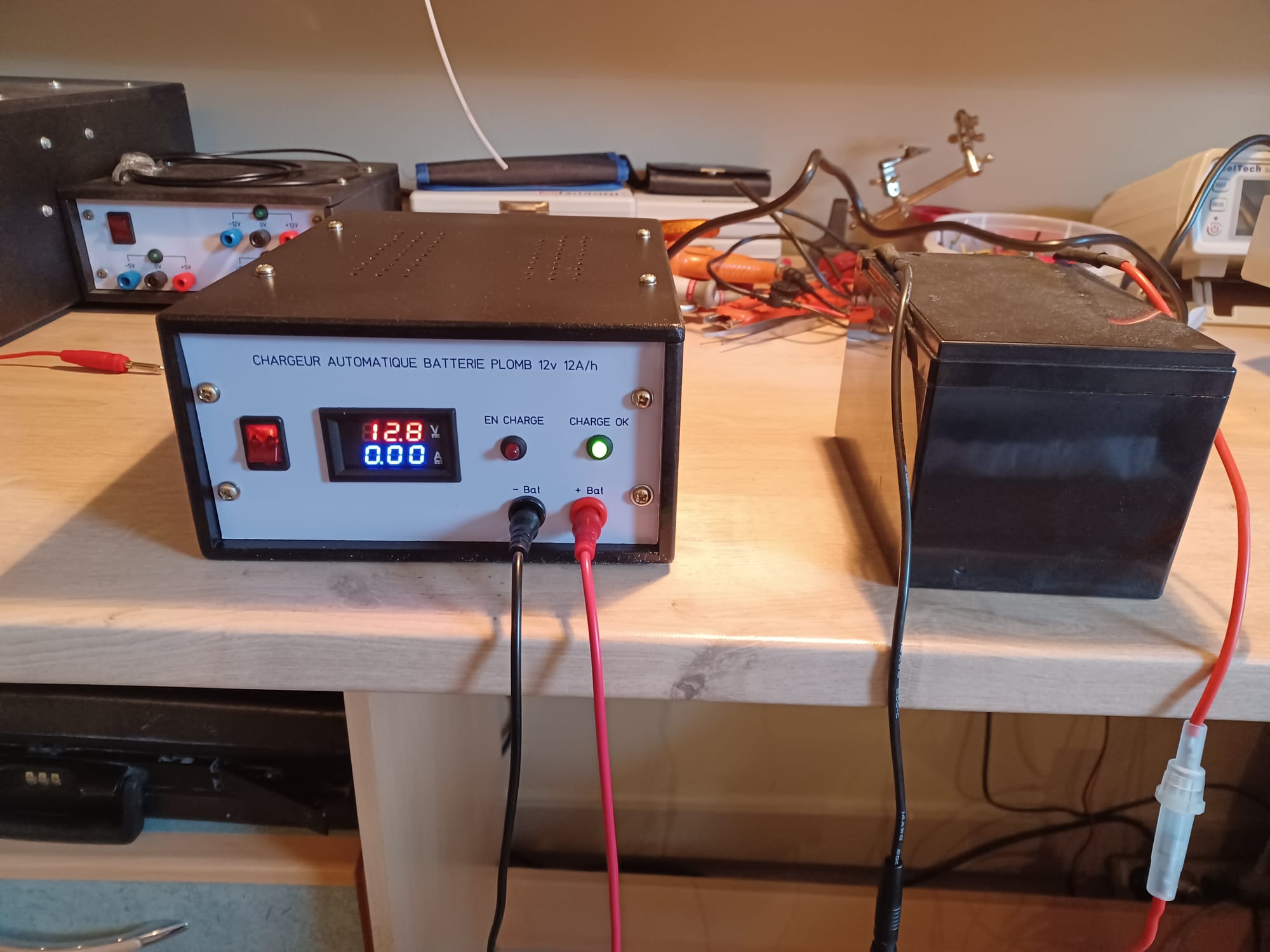

La face avant possède un affichage de la tension et du courant durant la charge (petit module chinois), ainsi qu'une LED rouge (En charge) et une LED verte (Charge terminée)

L'alimentation principale est fournie par une petite alimentation à découpage de 15v/3A

Le potentiomètre RV1 sert au réglage de la tension maximum de charge à ne pas dépasser. Ce réglage est à faire seulement lors de la mise au point du chargeur.

Le potentiomètre RV2 sert au réglage de la tension d'amorçage ou d’arrêt de la charge. Ce réglage est à faire seulement lors de la mise au point du chargeur.

Pour ma part, j'ai réglé pour que la charge s’arrête lorsque la batterie a atteint 13.8v.

Si la tension batterie redescend en dessous de 11.1v la charge recommence.

Le relais est un 12V du type que l'on trouve sur les voitures. Ne pas oublier de lui ajouter une diode de roue libre, afin de protéger les 2 transistors 2N2222.

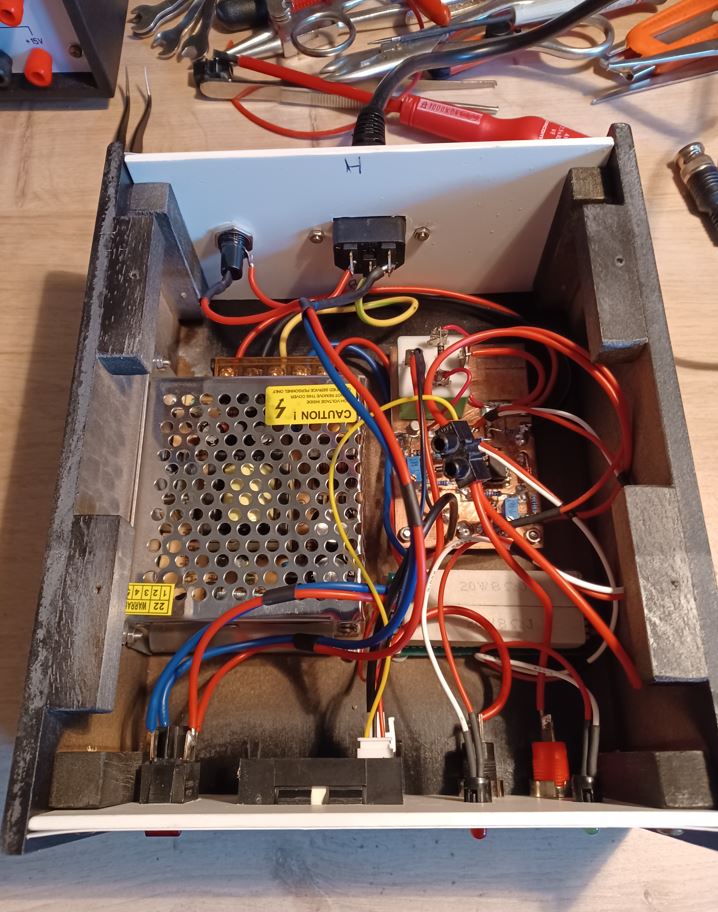

Concernant le boitier c'est de la fabrication maison en MDF de 6mm, et les faces avant et arrière en Forex de 3mm avec les inscriptions faites sur papier photo puis collées au double face.
