Boitier Filtres passe bas HF

 Le boitier filtres passe bas, permet de sélectionner les bandes HF suivantes : 80, 40, 30, 20, 17, 15, 12, 10m.

Les filtres sont montés sur 2 platines PCB.

Chaque filtre est basé sur le schéma suivant :

 Le tableau suivant donne les valeurs des composants par bande.

Ce tableau est tiré de la description de l'Ampli Strong V1 et V2 de F6BCU.

Chaque filtre possède un relais en entrée et un en sortie. Ces relais sont commandés en 12v par le commutateur choix de bandes en face avant. Ce 12v est fabriqué à partir du 15.2v avec un petit montage classique autour d'un régulateur 7812.

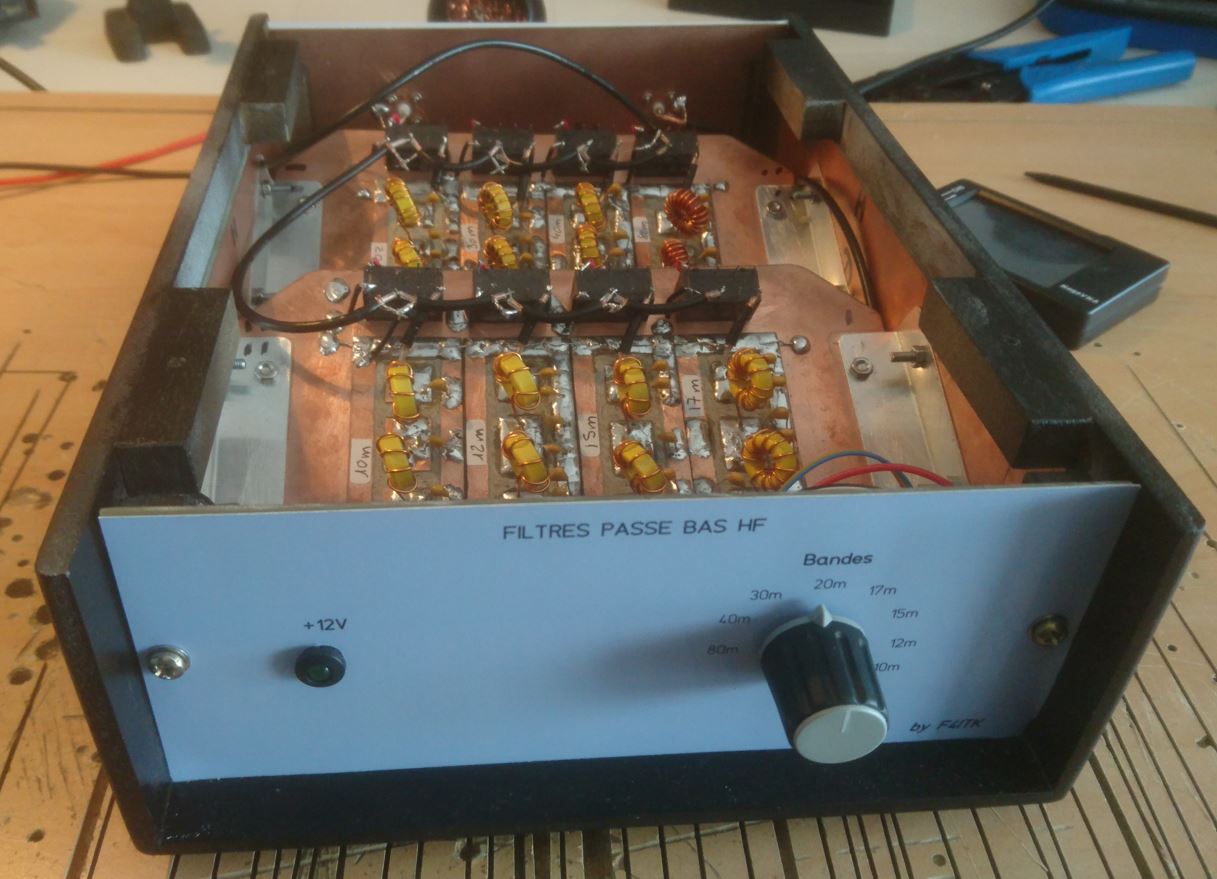

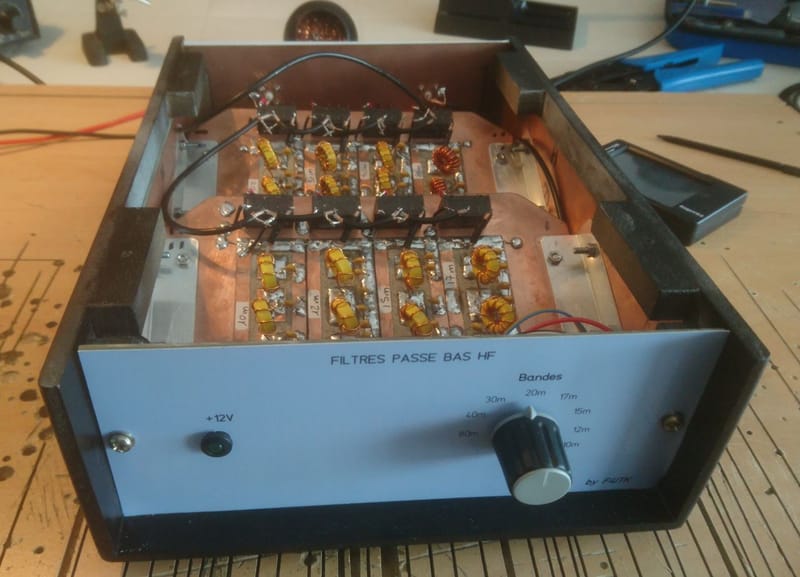

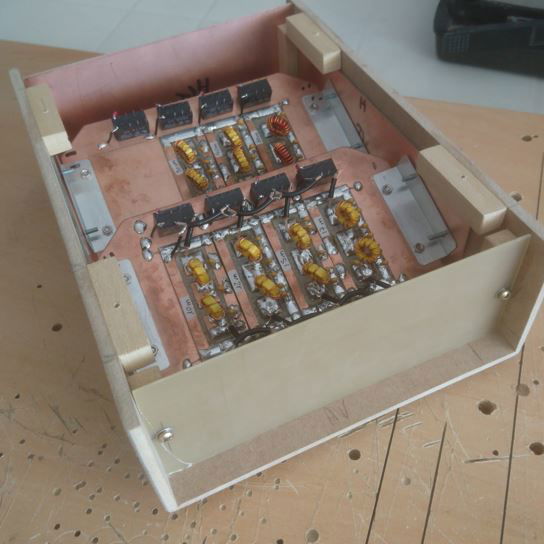

La mise en boitier de fabrication maison est en MDF de 6mm et blindé en PCB simple face.

Les inscriptions face avant et arrière sont réalisées sur papier photo et collé au double face.

Voici les courbes de réponse de chaque filtre mesuré au VNA.

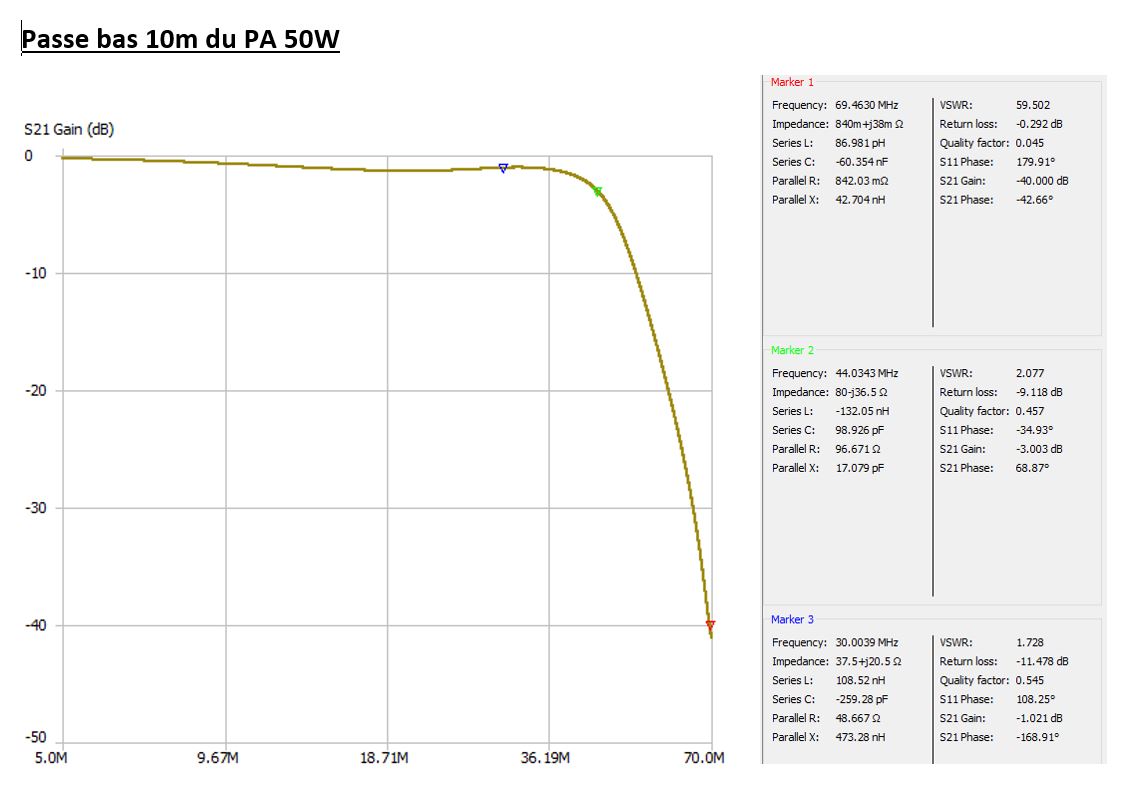

10m

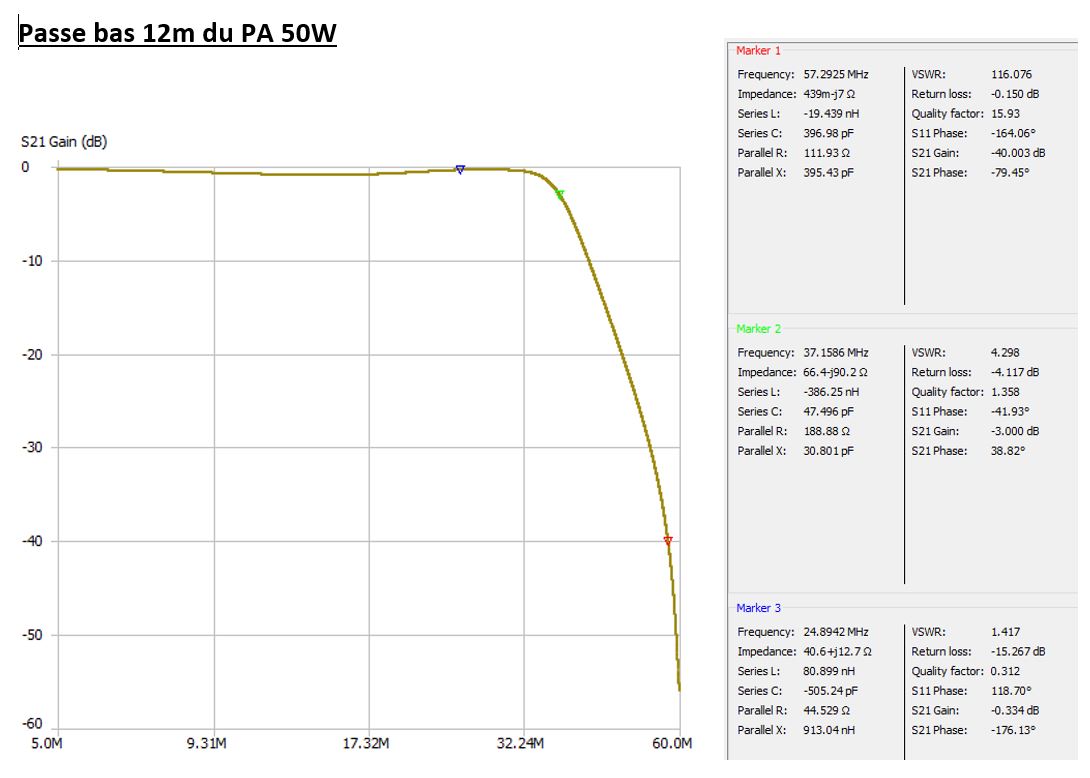

12m

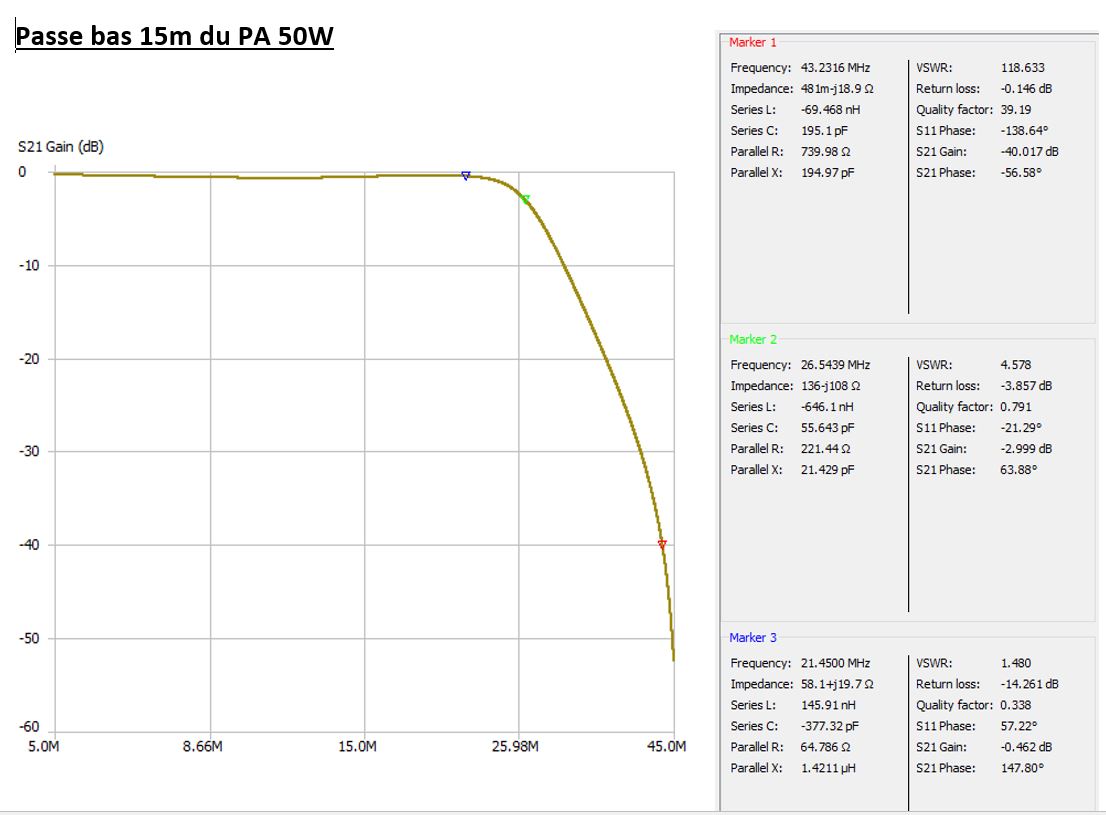

15m

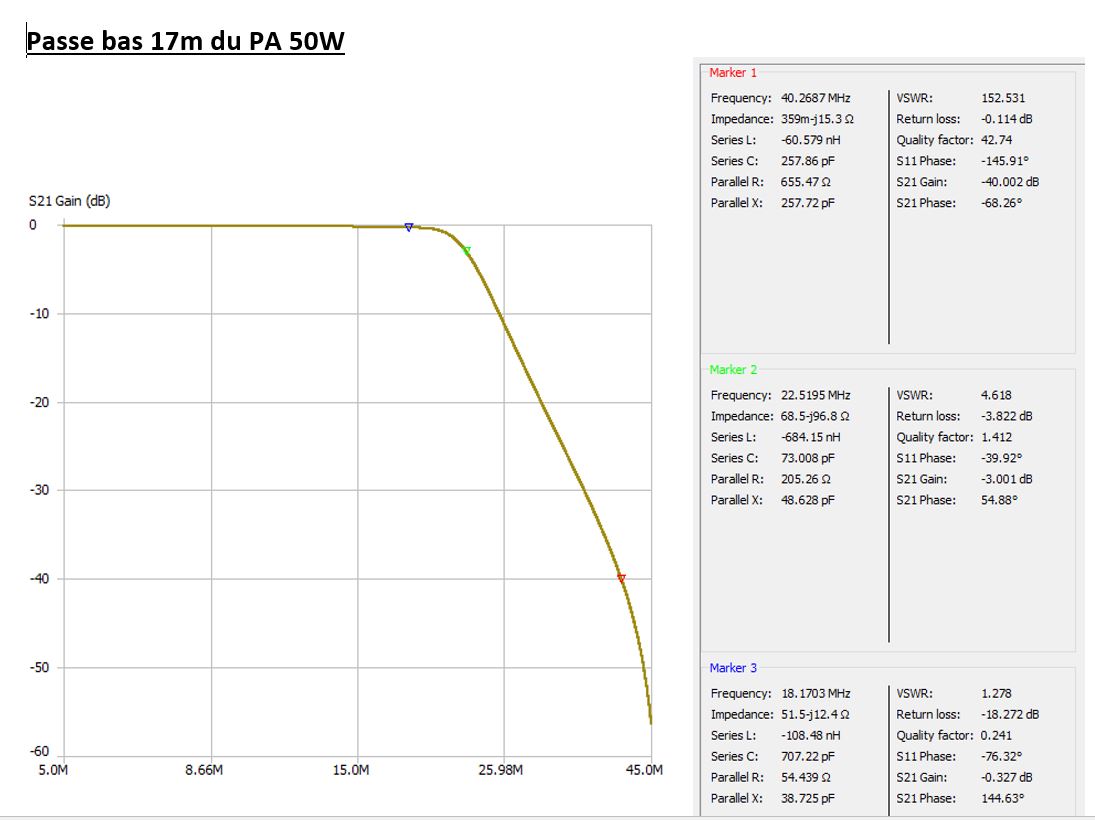

17m

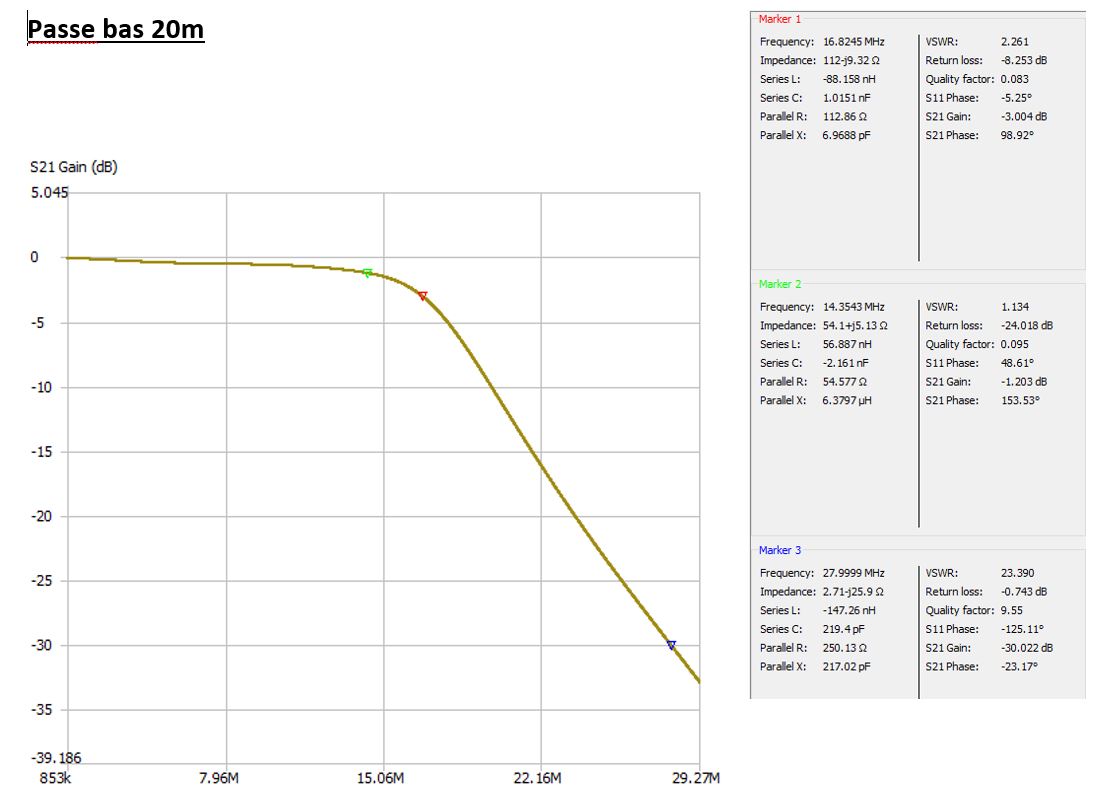

20m

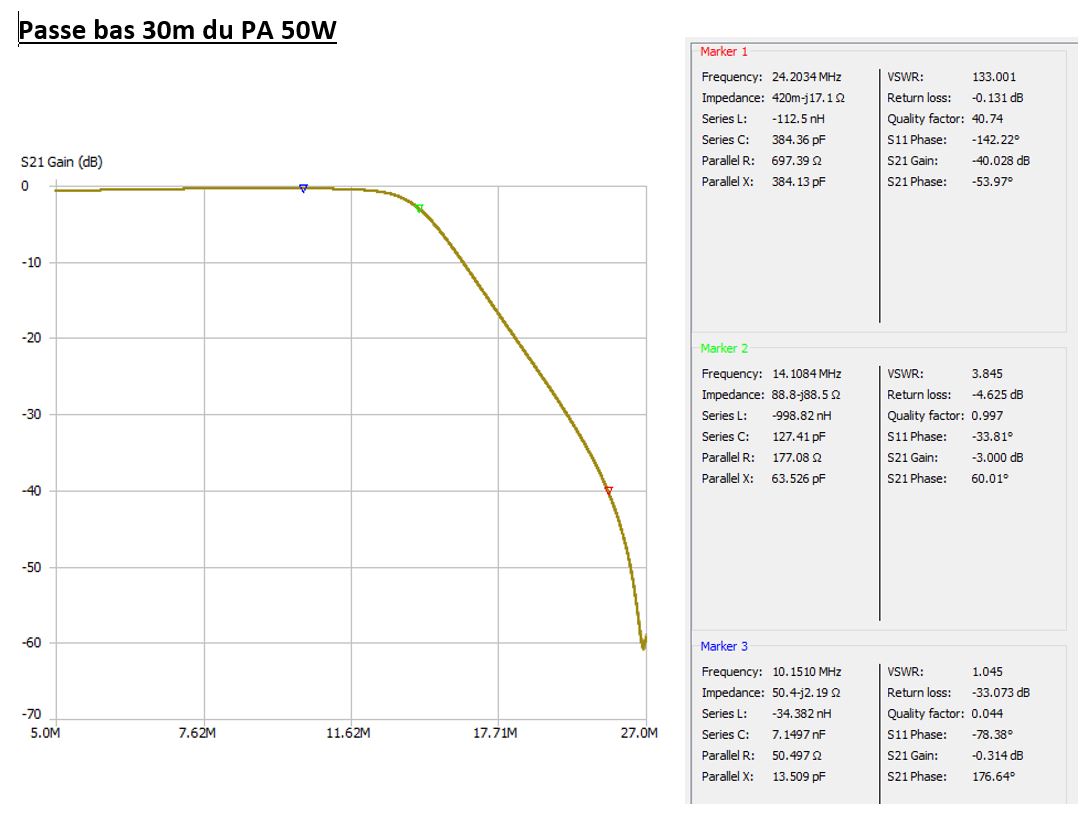

30m

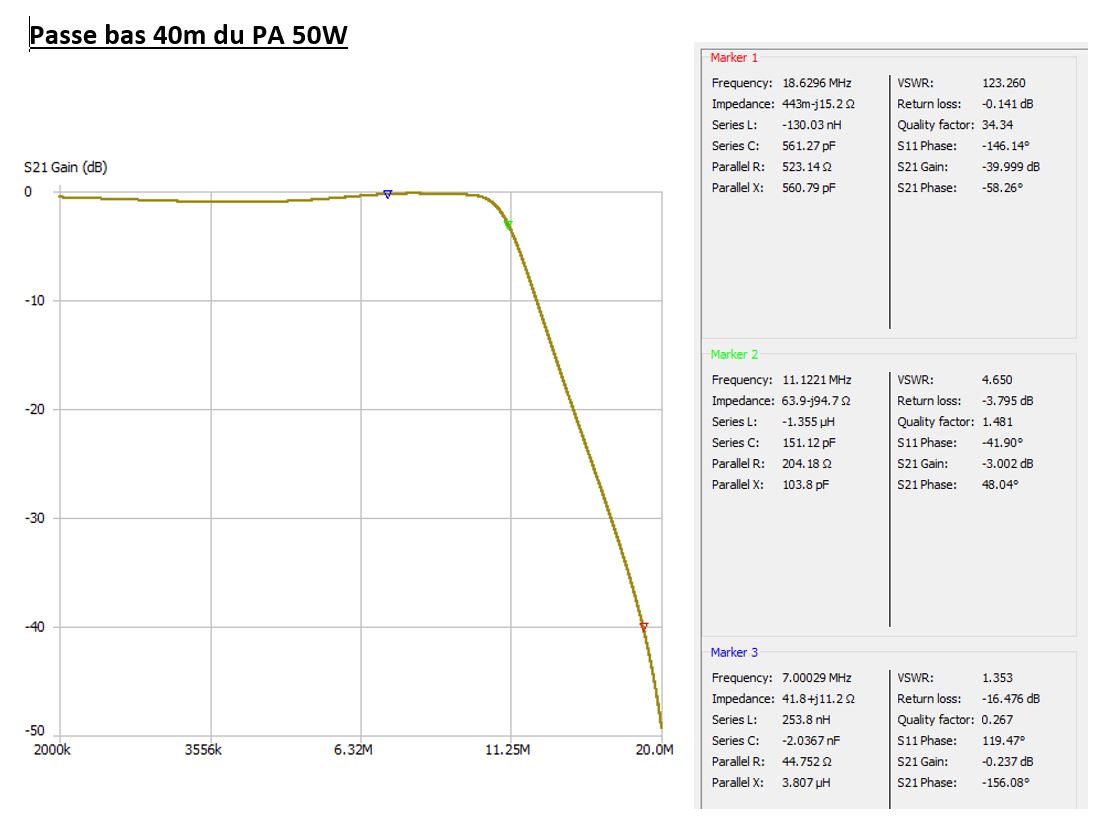

40m

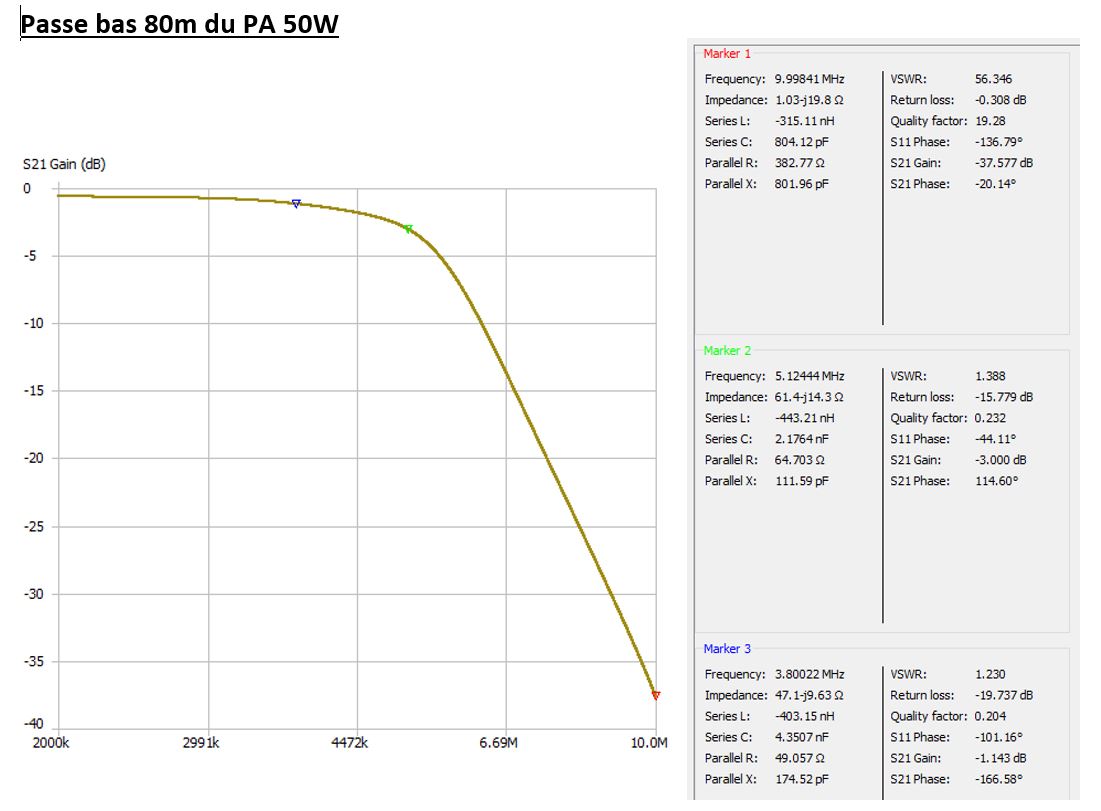

80m
