Ampli HF 50W
Ampli HF fait à partir de 2 IRFZ24N.

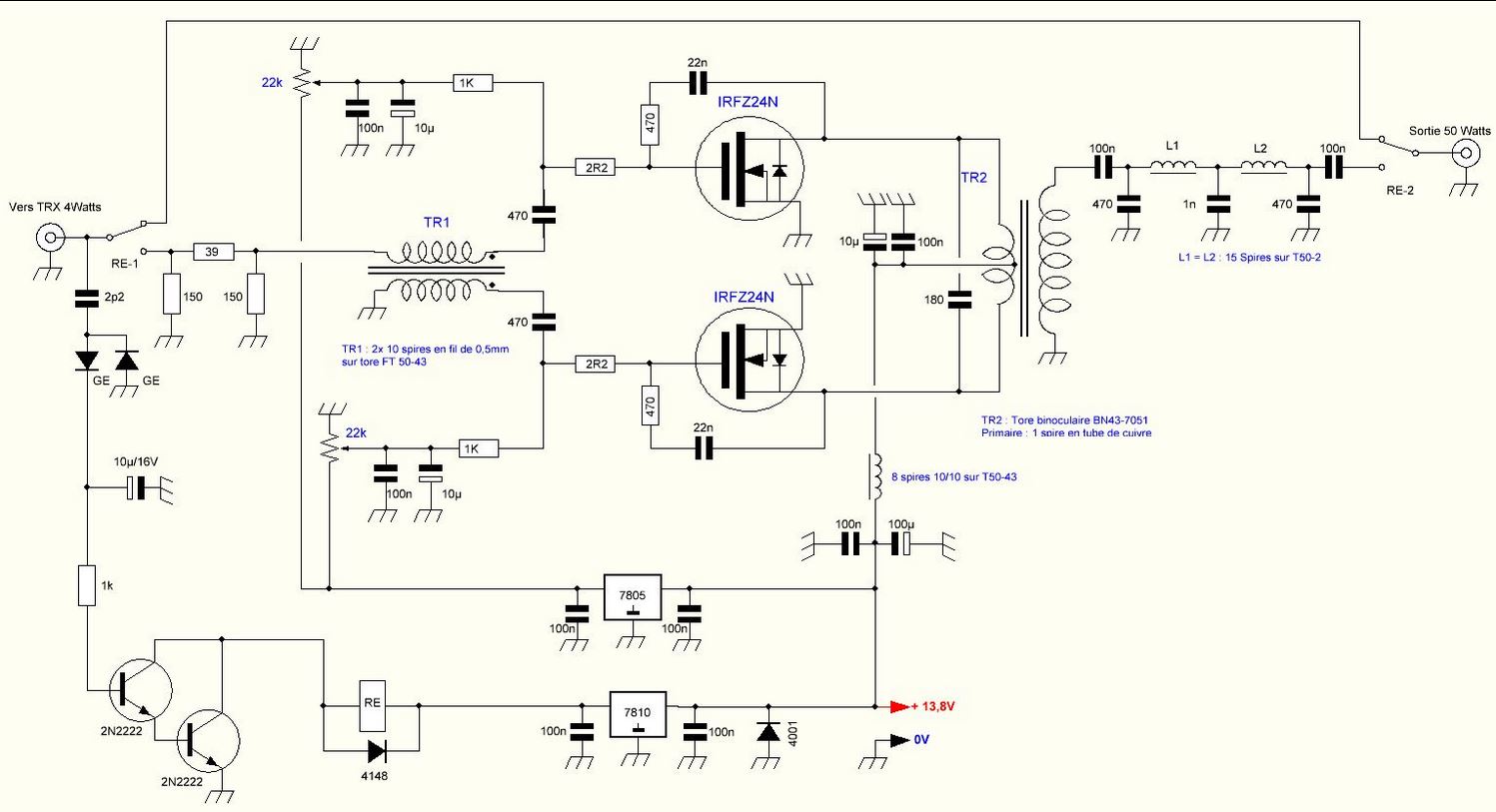

Le montage de base est l'ampli STRONG V1 et V2 de F6CBU.
Moi je l'alimente en 15.2v et je règle les courants de bias à 100mA par IRF.
L'entrée HF de l'ampli vient de mon émetteur SSB QRP qui fournis entre 3 à 8W en fonction de la bande.
J'ai donc ajouté le choix entre 2 atténuations une de -3db et l'autre de -0.5db. La commande se fait par relais.
Prévoir un gros radiateur et 2 ventilateurs un devant et un derrière la platine PCB.
Les ventilateurs et les relais sont alimentés en 12v par petit montage à base d'un 7812.

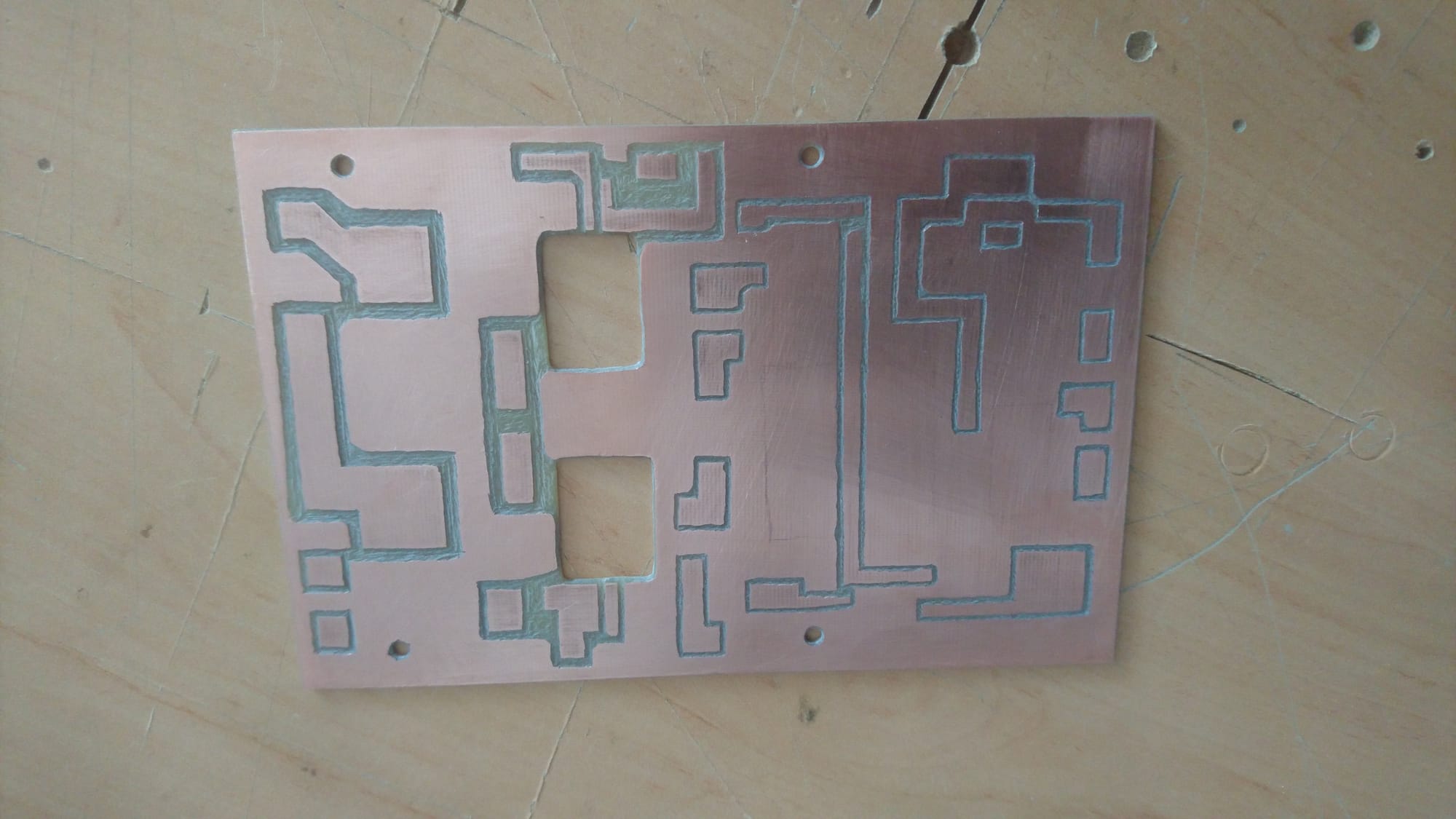

Le PCB est un simple face gravé à la Dremel, en essayant de conserver un maximum de plan de masse.

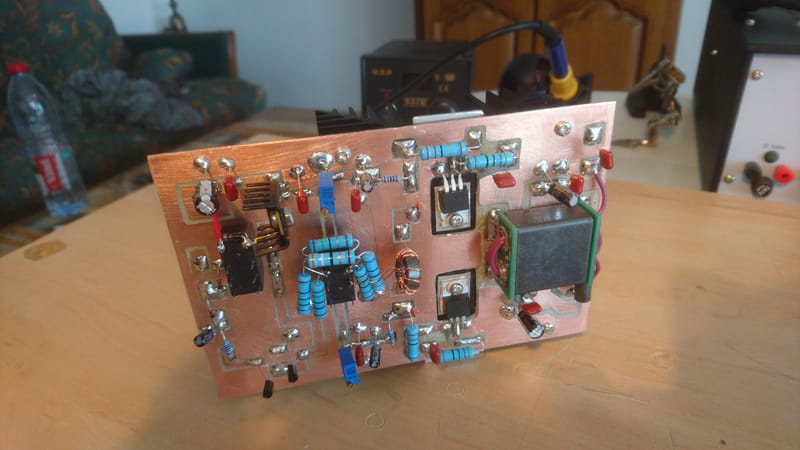

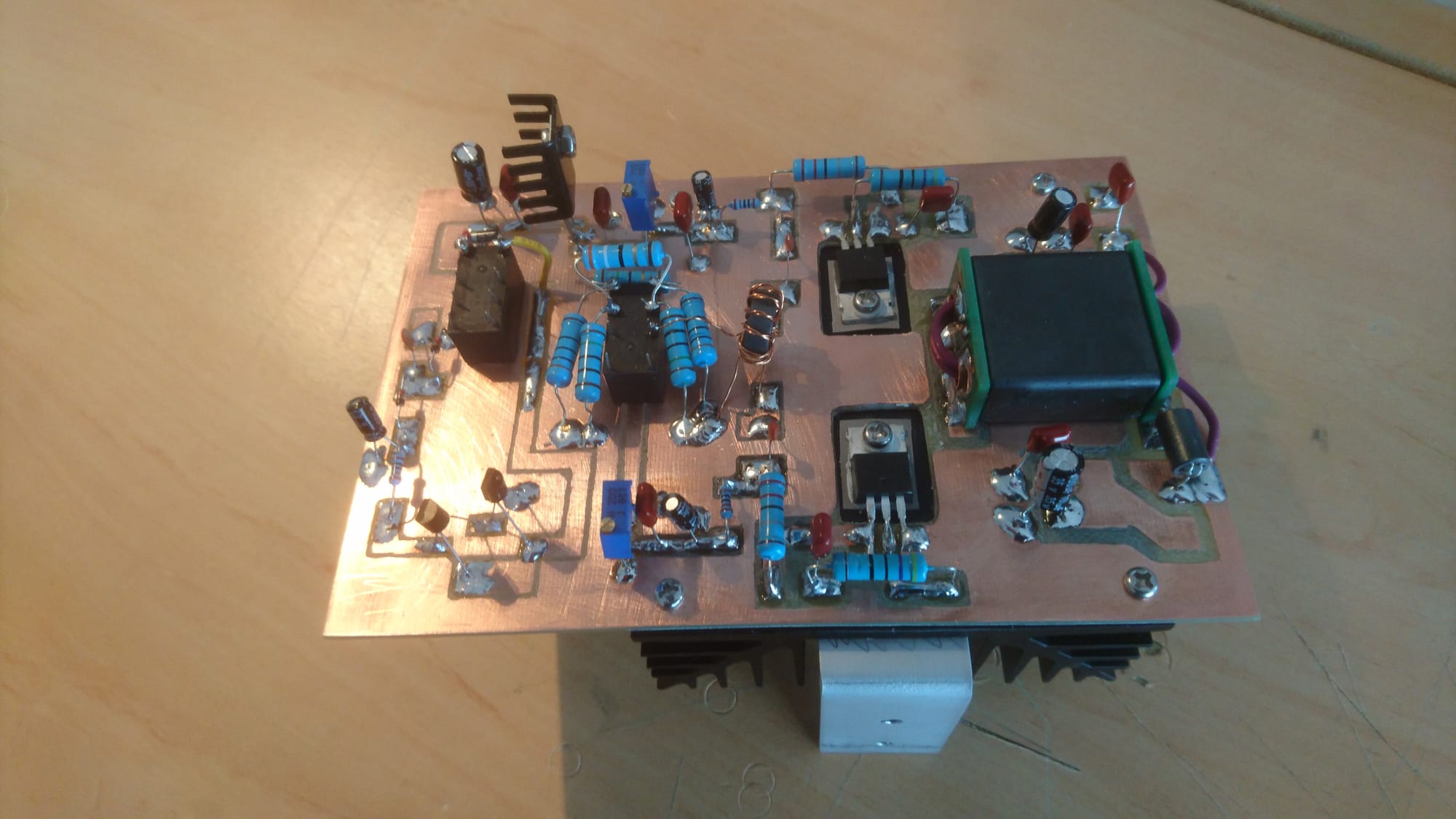

La mise en place des composants sur la platine PCB

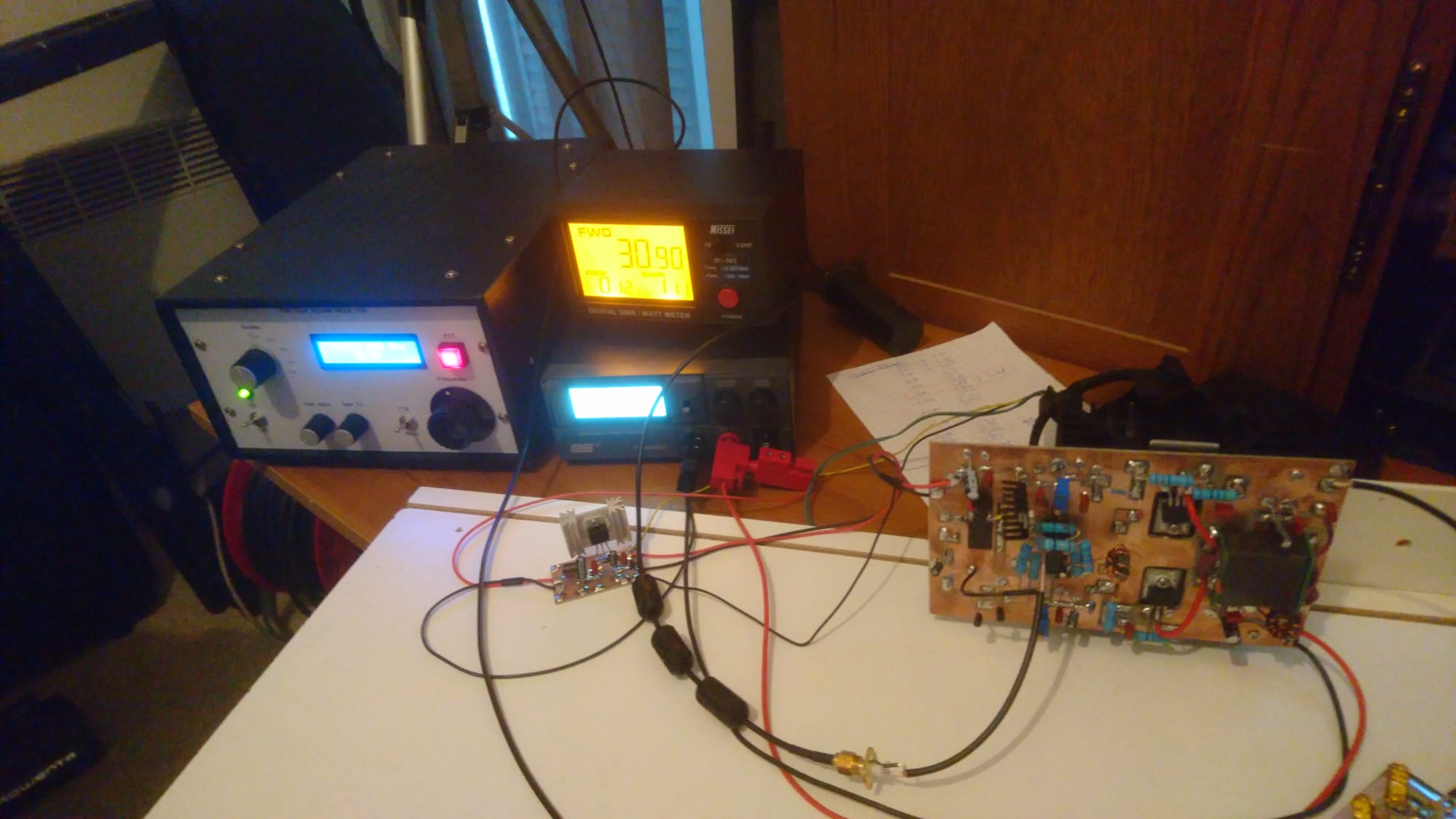

Premier essai de l'ampli après avoir réglé les courants de bias à 100mA par IRF. Ce réglage se réalise avec l'entrée de l'ampli à la masse et la sortie sur charge 50ohms.
Pour ce premier essai, j’atteins facilement les 30W sur le 20m en FT8. Ne pas oublier le condensateur de 180pf sur le primaire du transfo de sortie, ce condensateur sert à accorder le transfo sur les bandes HF.

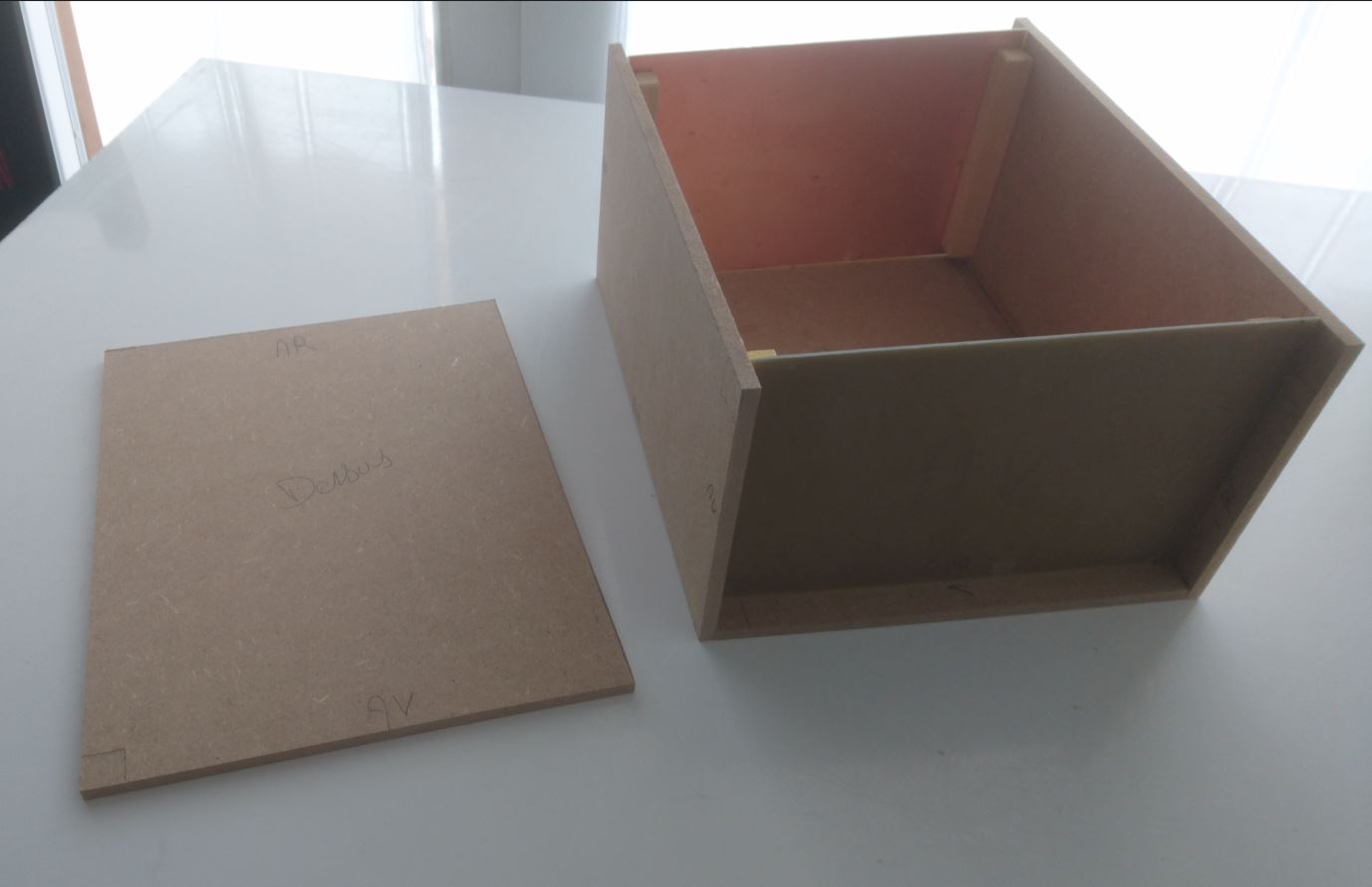

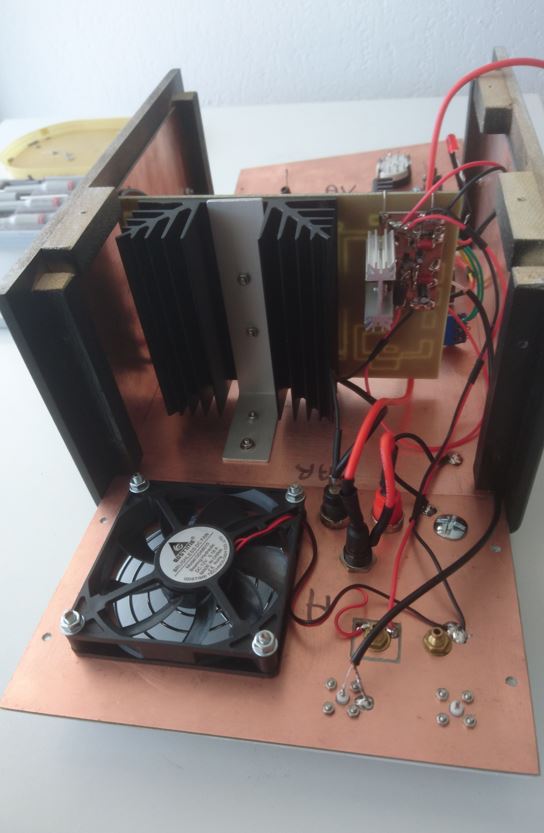

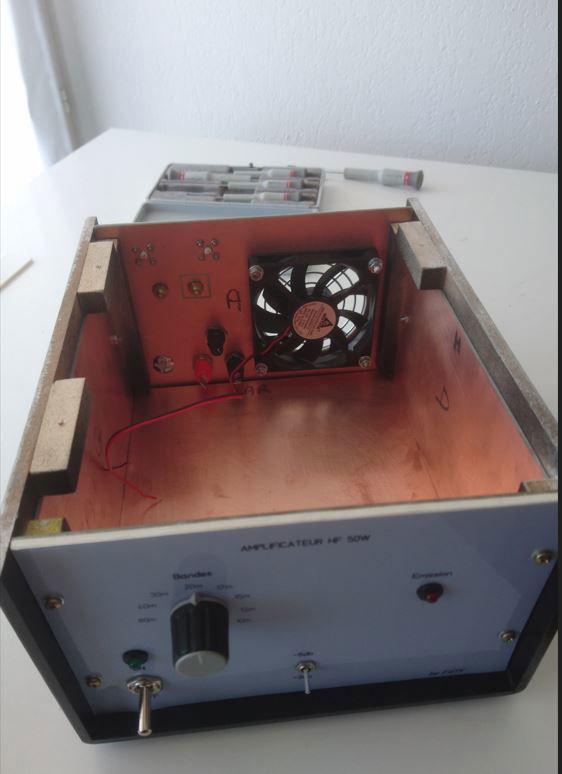

La mise en boitier de fabrication maison est en MDF de 6mm et blindé en PCB simple face.
Les faces avant et arrière sont blindées (PCB), doublées d'une plaque de Forex 3mm et les inscriptions en papier photo collé au double face.

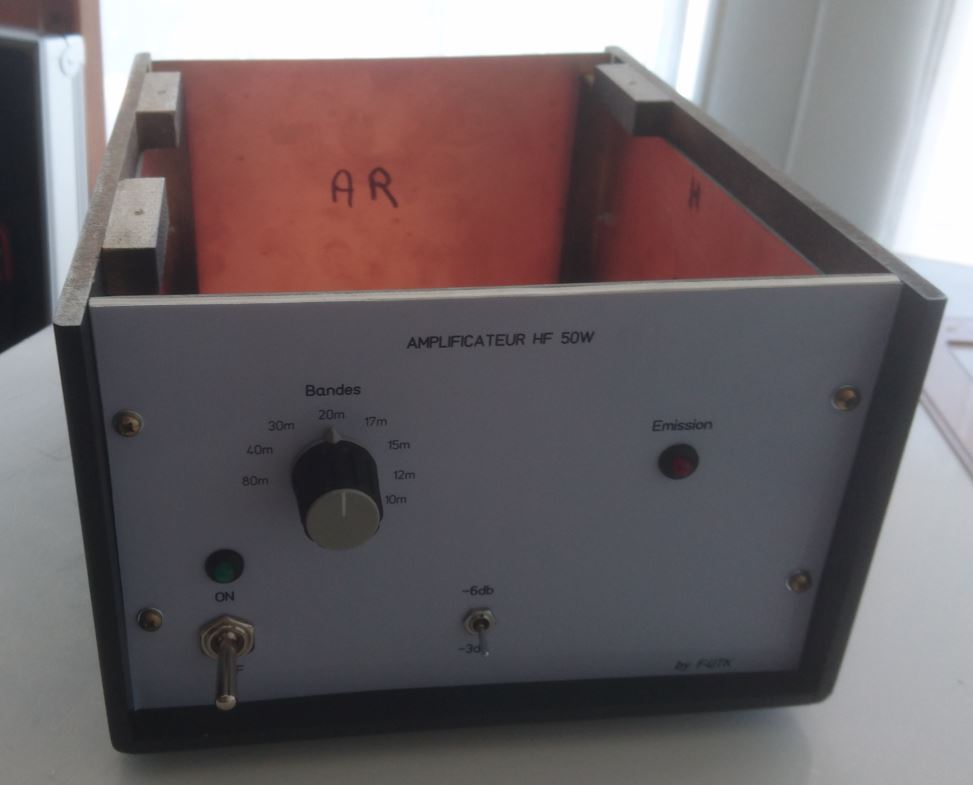

La face avant possède une LED rouge qui signale la mise en émission de l'ampli.
Un sélecteur d'atténuation -3db et à l'origine -6db, mais j'ai modifié le -6db (jamais utilisé) en -0.5db afin de gagner un peu de puissance sur les bandes 10 et 12m.
A l'origine j'avais prévu mettre les filtres passe bas dans cet ampli d’où le sélecteur de bandes HF, mais après réflexion j'ai décidé de mettre les filtres passes bas dans un boitier à part, ce qui me permettra de les utiliser avec un autre ampli.

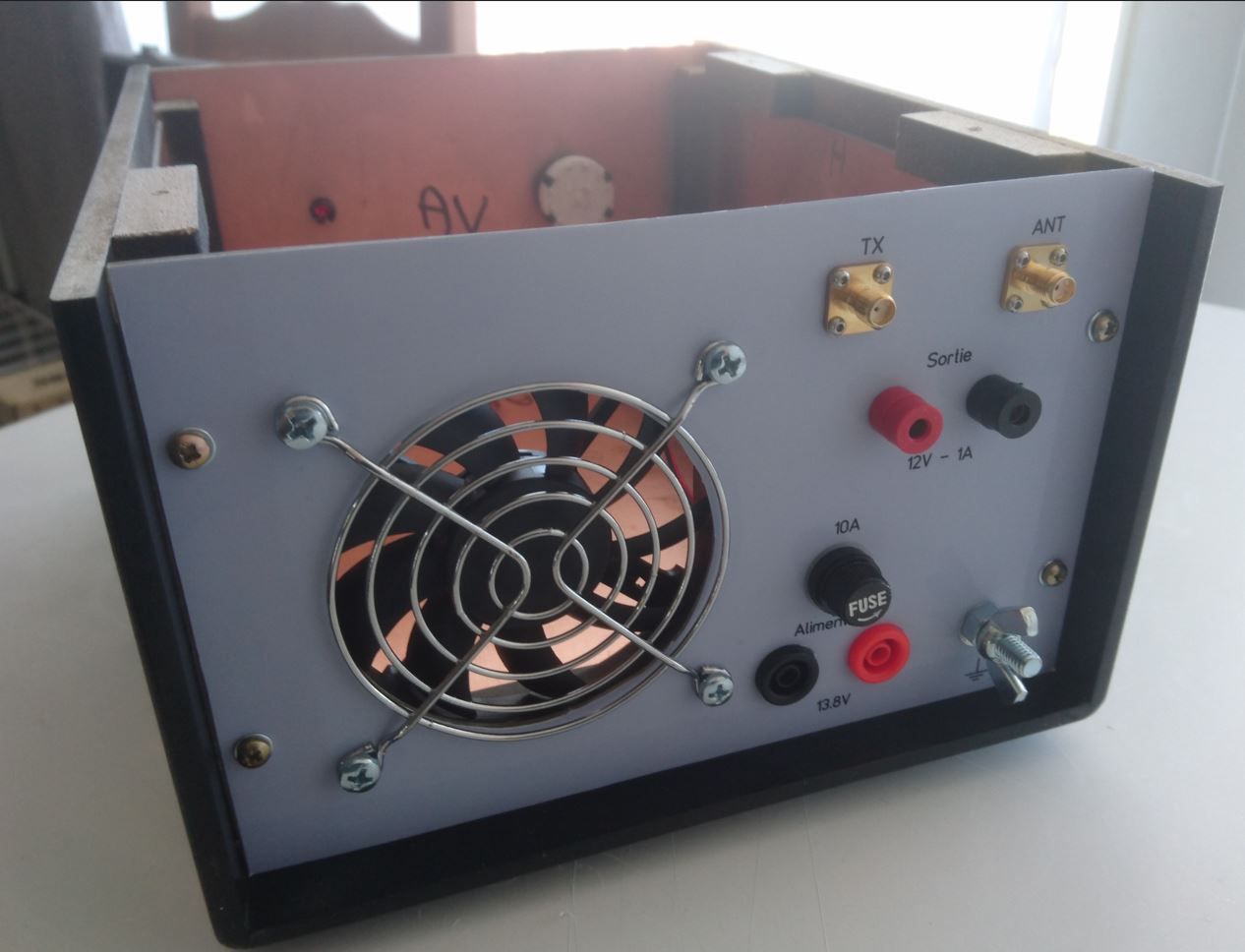

Sur la face arrière, on trouve les 2 bornes pour l'alimentation 15.2v puissance et le fusible de protection. Une sortie 12v/1A pour alimenter le boitier filtre passe bas ainsi que mon Wattmètre/SWR.
En haut à droite l'entrée et la sortie HF de l'ampli.
Par la suite j'ai ajouté 2 prises SMA au-dessus du ventilateur afin de connecter le boitier filtre passe bas.

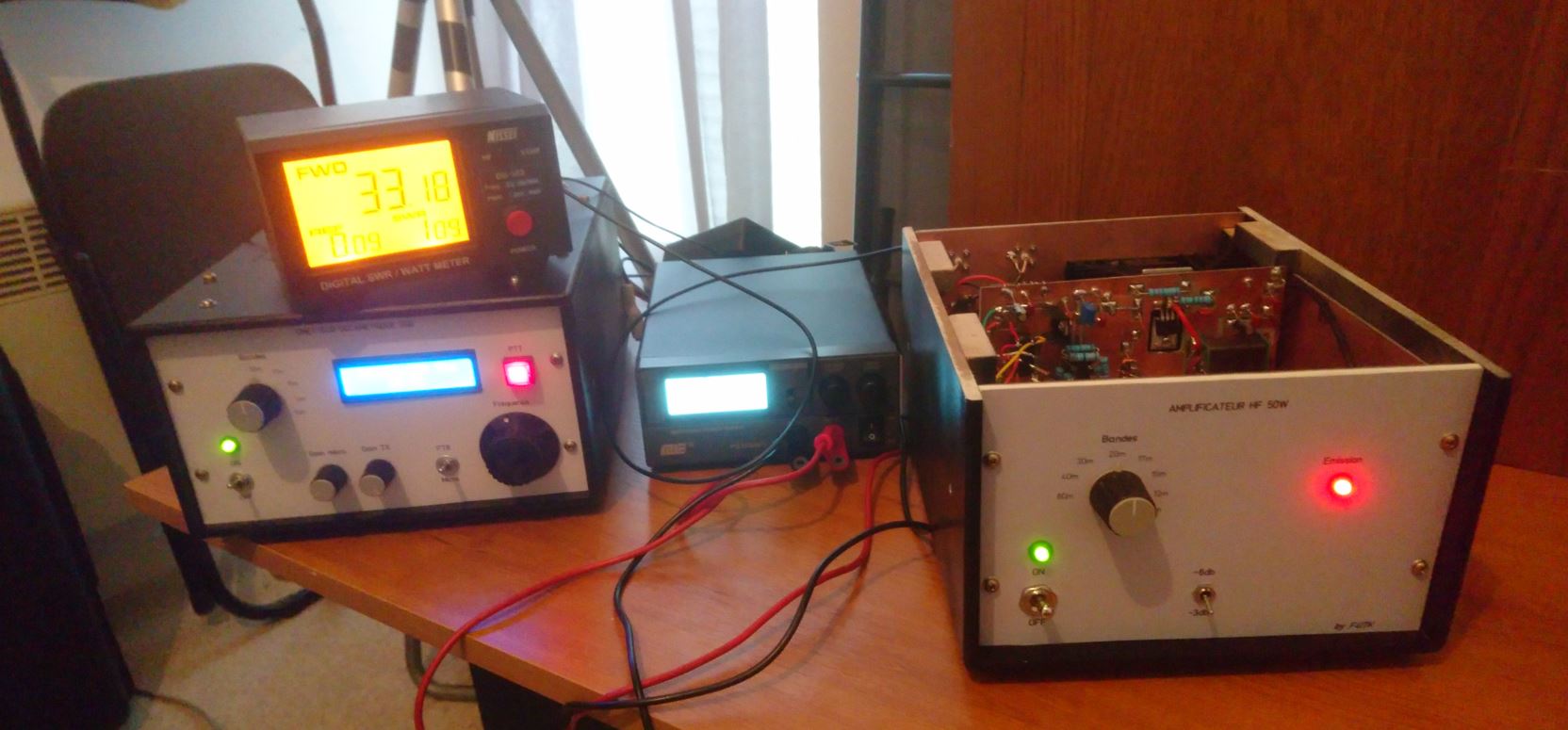

Premier essais sur antenne dipôle bande 20m FT8, après la mise en boitier. Les 35W sont atteints facilement, mais la nécessité d'un second ventilateur devient évidente afin d'approcher les 50W, surtout avec une température extérieure en été à Toulon qui flirte avec les 35°C.

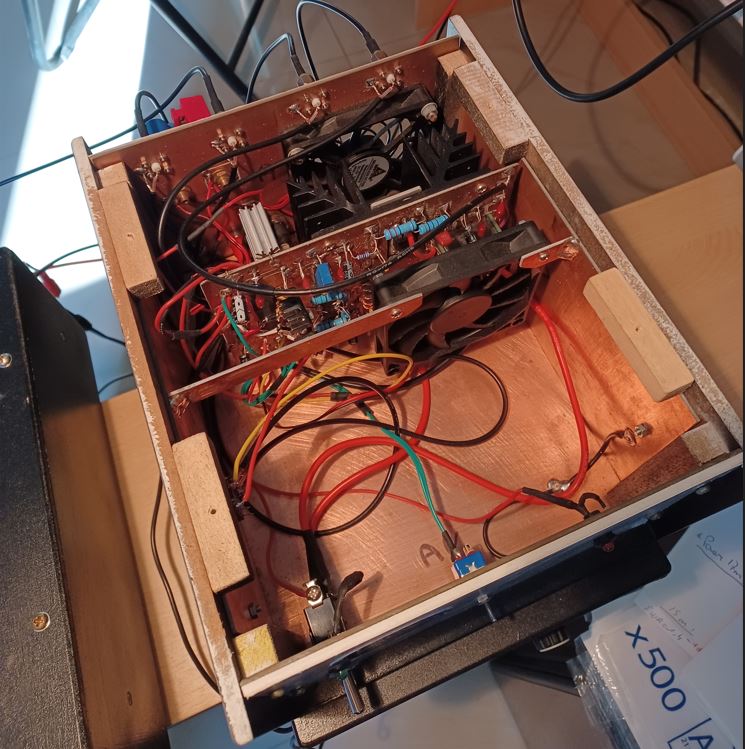

Mise en place du second ventilateur.

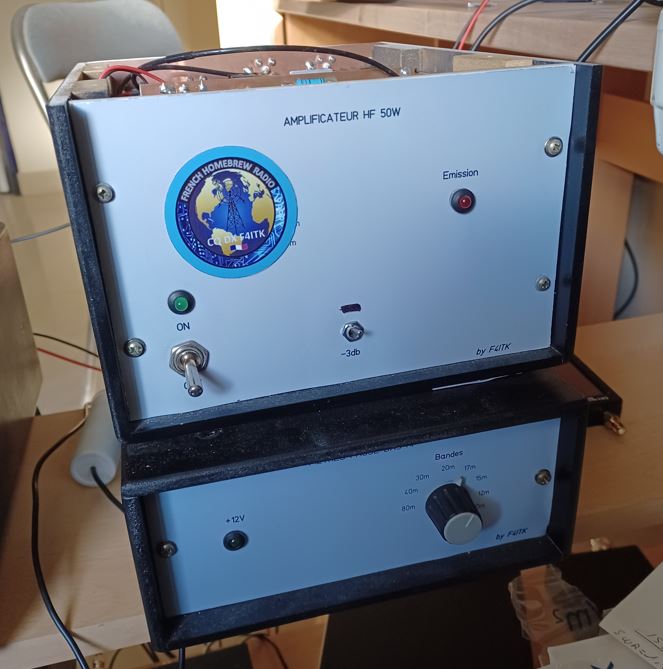

Face avant modifiée et le boitier filtre passe bas

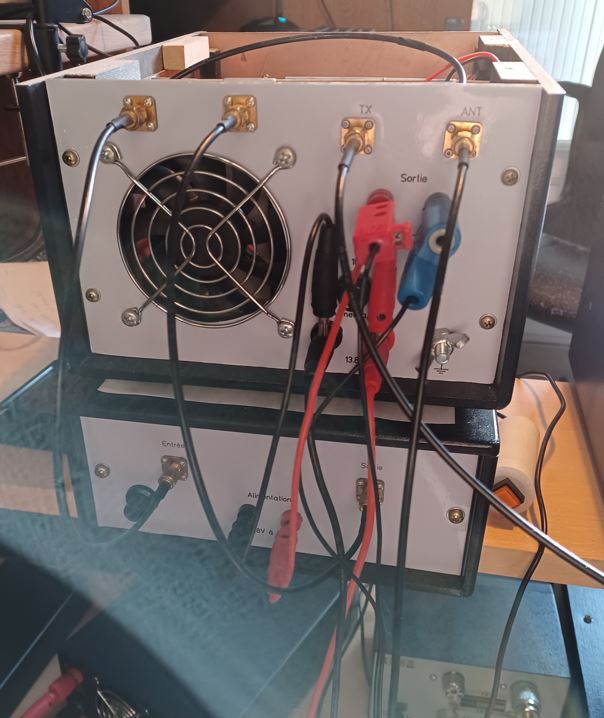

Face arrière modifiée et le boitier filtre passe bas
Voici les performances de l'ampli, essais réalisés sur charge en FT8.
Ampli alimenté en 15.2V
Bande 20m 47W. Courant 7A sous 15.2v
Bande 17m 29W. Courant 6A sous 15.2v
Bande 15m 24W
Bande 12m 16W
Bande 10m 19W
